Fonctionnement système gaz/électricité

[Caranid]

Bonjour à tous!

Je suis 100% novice et complètement nulle de base pour tout ça mais j’ai très très envie d’apprendre et de comprendre alors pardonnez ma bêtise!
J’ai quelques questions très basiques auxquelles je n’ai pas encore trouvé réponse en fouillant dans ce forum car je pense que c’est tellement évident que personne n’a jamais eu besoin de demander mais bon je me lance:
- notre Eriba nous a été vendue sans le détendeur de gaz (enfin le truc qui se branche sur la bouteille de propane..). Y’a t-il un modèle spécial à acheter ou bien est-ce standard?
- j’ai branché toute une nuit l’eriba au secteur de la maison pour vérifier si le frigo fonctionne. Ce matin on dirait que non. Le frigo fonctionne t-il au moins sur secteur ou bien ce n’est que au gaz ou 12V?

Heureusement que le ridicule ne tue pas ...

Merci à tous pour vos réponses!

[LANDERIBA]

Le frigo fonctionne le mieux au 240 volts de plus il est thermostaté sur cette source d'énergie, puis au gaz, trois puissances, pas de thermostat et enfin en 12 volts sans thermostat, qui maintient la température. A noter que les résistances chauffantes, font environ 100 à 120 watts, soit 0.5 ampère en 240 v et 10 amp en 12 v !!!!
Pour le gaz une photo de l'intérieur du coffre et de l'arrivée dans le placard cuisine nous éclairerait sur l'installation. Certaines caravanes ont un pré-détendeur sous le coffre à gaz et un détendeur de sécurité, gros bouton blanc barré de rouge, sous le bloc cuisine, d'autres un seul détendeur ...
De toute manière vérifier la date sur le flexible, tout comme pour les pneus !!! Maxi 5 à 6 ans même si pas usés.

Date sur pneu.JPG (71.92 Kio) Vu 9835 fois

Après le DOT, ici 13ème semaine de 2014.

JP

[XYZ]

Sur le frigo en principe il y a un commutateur 12V/220V. Le mettre dans la bonne position. Il es équipé d'un voyant … qui ne se voit pratiquement pas.

[djef24]

Sur le frigo en principe il y a un commutateur 12V/220V. Le mettre dans la bonne position. Il es équipé d'un voyant … qui ne se voit pratiquement pas.

Bizarre car les voyants de mon frigo se voient tellement que je suis obligé de les recouvrir la nuit pour pouvoir dormir

[Ddu01]

Problème électrique : chaque caravane est équipée (dans un petit coffret) d'un disjoncteur général et éventuellement de petits disjoncteurs secondaires.
Vérifier que ceux ou ces disjoncteur sont bien en position de marche.
et basculer sur le Frigo, l'interrupteur, et sélectionner le niveau de froid souhaitait (1 à ++++)

si tout est normal à ce niveau là, il y a des inquiétudes à avoir concernant le fonctionnement du FRIGO.

Pour le gaz, il faut choisir de préférence le propane (gèle difficilement si montagne) la caravane est équipée d'un détendeur 30 mb de série.
On raccorde donc la bouteille, directement sur ce détendeur sans autre détendeur.
Problème si on installe une "mini-bouteille avec détendeur clipsable" : il faut alors ne pas utiliser le détendeur fourni avec la bouteille, mais se procurer chez les accessoiristes de caravanes un "adaptateur clipsable" sur la bouteille, mais qui n'a pas de fonction détendeur.
pour allumer la veilleuse du gaz, on actionne le piezo en appuyant sur le bouton d'allumage gaz en position la plus élevée, on aperçoit alors la flamme de la veilleuse dans le frigo, et on maintient environ quelques secondes avant de relâcher le bouton . On s'assure que la veilleuse est bien allumée.
en route, on peut aussi pour garder un peu le froid, si bon raccordement sur le véhicule tracteur, se mettre en 12 volts.

Attention, on ne fait pas fonctionner simultanément le gaz et l'électricité.

c'est une fille qui te le dit
Danielle

Penser aussi en début de saison à démonter la grille d'aération dehors, à aspirer les poussières ou toiles d'araignée, brosser avec une vieille brosse à dents la veilleuse.

[LANDERIBA]

Sur le frigo en principe il y a un commutateur 12V/220V. Le mettre dans la bonne position. Il est équipé d'un voyant … qui ne se voit pratiquement pas.

Bizarre car les voyants de mon frigo se voient tellement que je suis obligé de les recouvrir la nuit pour pouvoir dormir

Moi itou !! Un magazine posé sur le dessus de la cuisine avec la couverture qui pend devant les voyants.

JP

[Caranid]

Merci à tous pour vos réponses et vos astuces.

Il semblerait que tous mes réglages étaient ok par rapport aux infos que vous m'ayez fournies (disjoncteur ok, position du bouton ok) par contre je n'ai pas de voyant lumineux et le frigo ne marche pas...

En jetant un œil à ce disjoncteur il y a de la pâte noire partout autour, est-ce normal? Les lumières à l'intérieur de la caravane fonctionnent et quand je mets le disjoncteur en off elles s'éteignent donc ça doit aller mais ça a quand même une drôle d'allure.

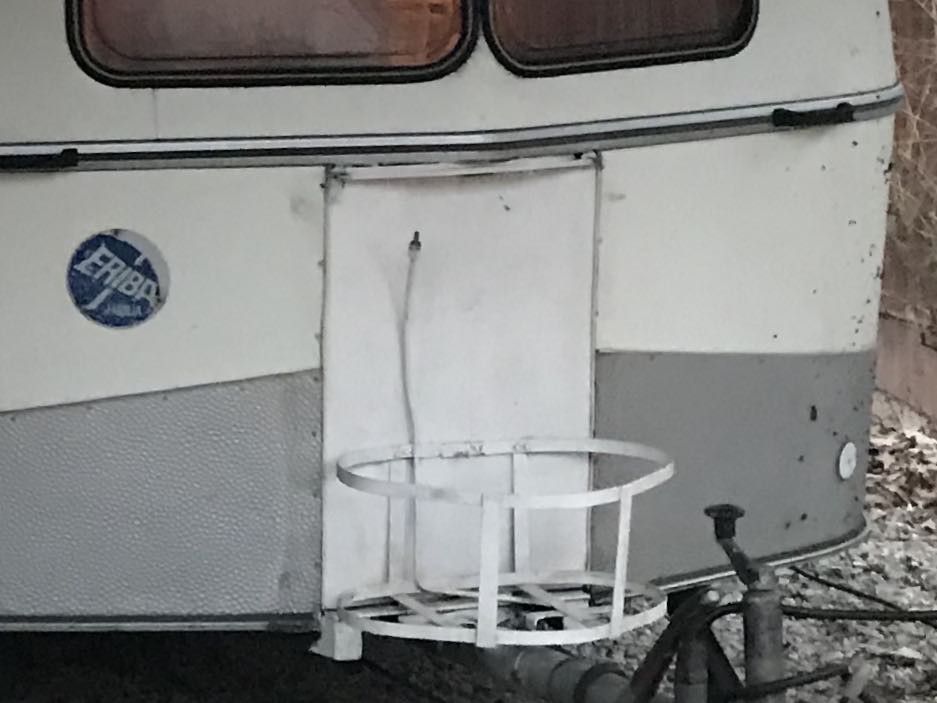

Je vous mets des photos de l'installation du gaz aussi. Je n'ai pas du tout de détendeur comme vous pouvez le voir donc c'est pour ça que je souhaitais déterminer ce qu'il faut acheter.

Merci encore et n'hésitez pas si vous voyez quelque chose sur ces photos permettant de déterminer le problème de frigo.

Bonne soirée à tous!

[LANDERIBA]

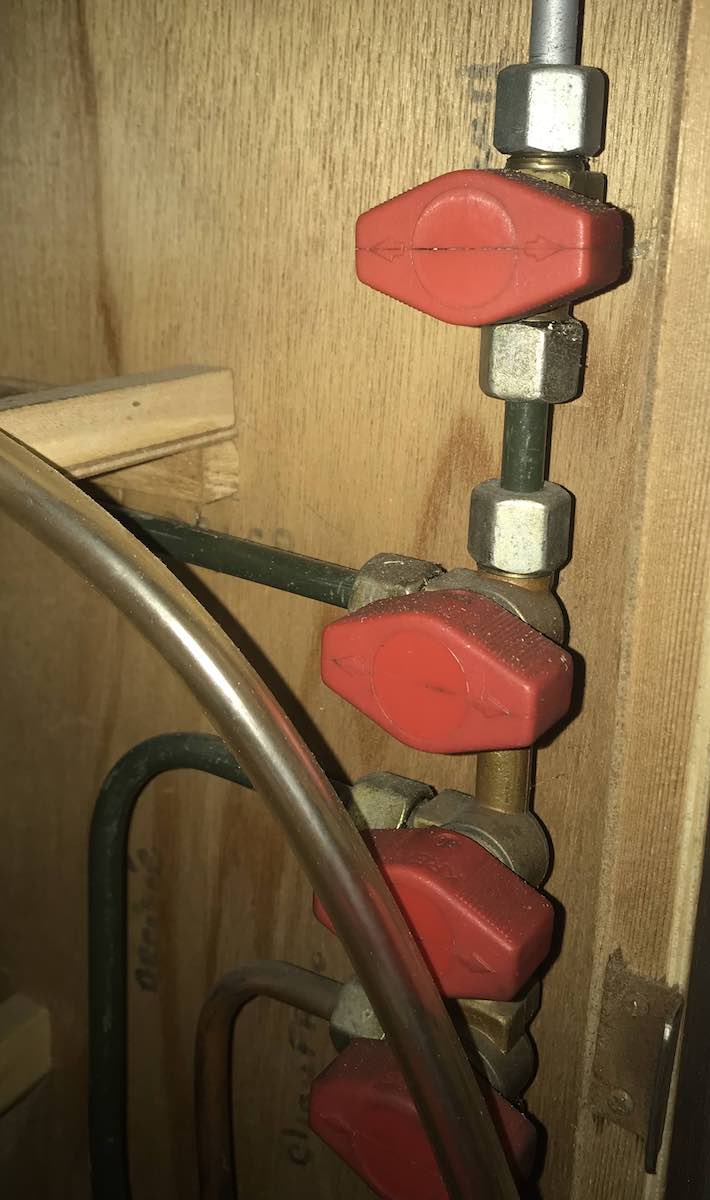

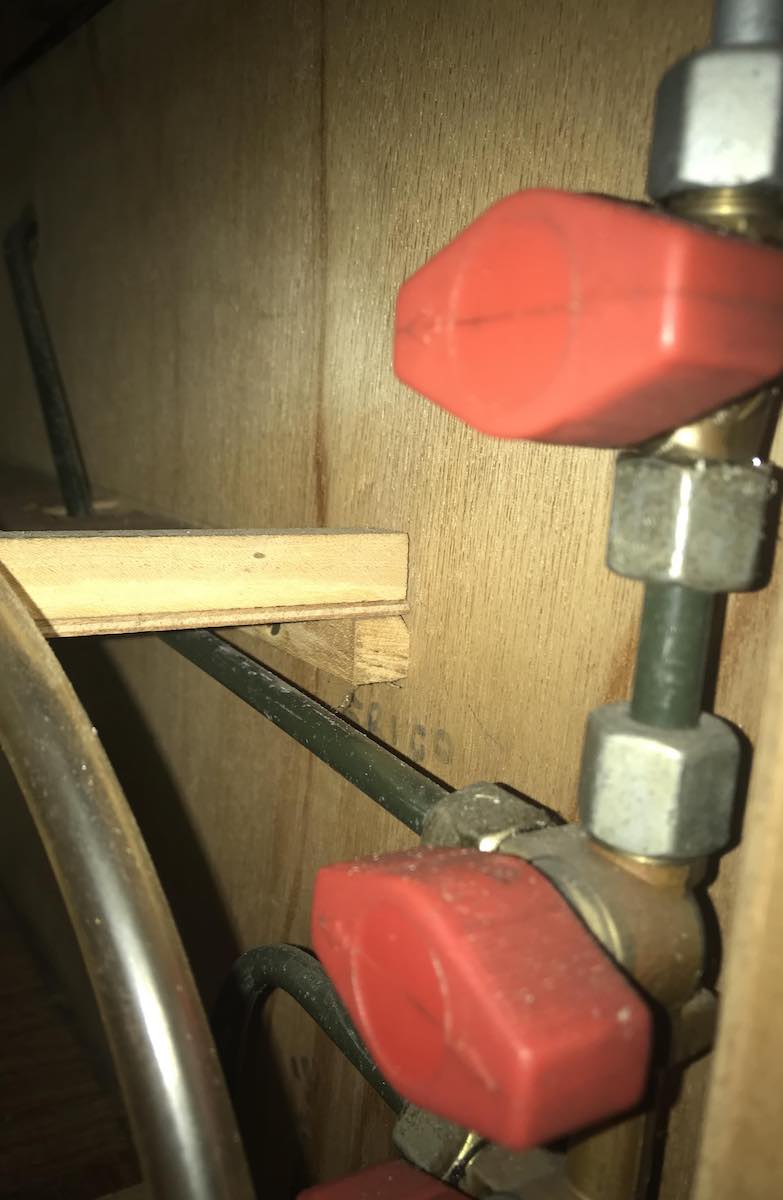

Effectivement à part les robinets d'arrêt point de détendeurs.
Donc il faut en mettre un sur la bouteille, puis un flexible raccordé à la tuyauterie rigide. Choix d'un mixte butane/propane ou propane
Rappel : 0.28 mbar pour le butane et 0.37 mbar pour le propane
Détendeur mixte 0.30 mbar
Comme tes appareils d'origine sont prévus pour du propane, la pression d'un mixte sera un peu faible et le rendement légèrement diminué. Mais certains le font !!!
Pour l'alim frigo 240 v, une Pan a le frigo à l'avant sur les anciennes. Ôter les grilles extérieures pour avoir accès à l'arrière de l'agrégat et aux boites de dérivations. Avec un multimètre contrôler que le courant arrive bien jusque là. Si pas de froid malgré ça, il est probable que la résistance soit HS, mais ça se change !!!

JP

[djef24]

Pas de voyants lumineux , c'est que le jus n'arrive pas.......si tu as une boite à fusibles comme sur ma troll voir s'il n'y a pas un de grillé

[Bernard-7338]

Bonsoir à tou(te)s,
Je me permets de rebondir sur la réponse de JP avec une question sur la pression de gaz : tu dis que les appareils d'origine sont prévus pour du propane et que la pression d'un mixte sera un peu faible ; lors de notre première saison d'éribiste l'été dernier, pressés de partir essayer notre nouveau jouet (Triton 420 GT de 2004) nous avions mis une bouteille camping-gaz donc butane que nous avions et avons trouvé que le rendement était un peu moins bon que sur notre ancien réchaud camping-gaz ; depuis j'ai acheté 2 Twiny propane après avoir lu tous les conseils sur le forum ; lorsque je les installerai, étant donné que le détenteur de 30 mba est d'origine et va bien me lâcher un de ces jours au plus mauvais moment vaut-il mieux que je le remplace par un 30 mba ou par un propane 37 mba ; tu es sûr que je n'aurai pas de problème avec 7 mba de plus ? Merci d'avance et bon dimanche.
Bernard

[julienv26]

Pas de voyants lumineux , c'est que le jus n'arrive pas.......si tu as une boite à fusibles comme sur ma troll voir s'il n'y a pas un de grillé

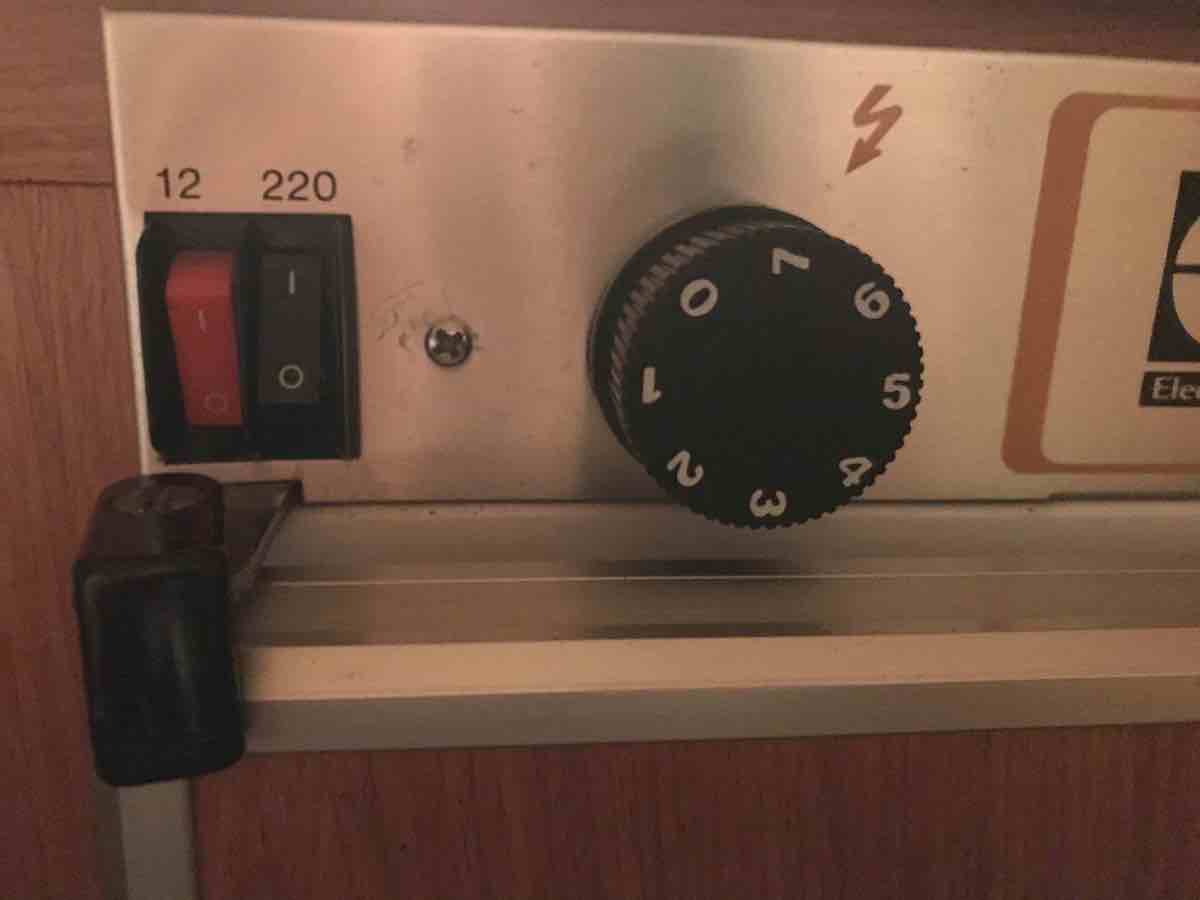

Dans mon cas (Triton 1987) pas de voyants lumineux sur l’interrupteur de couleur noire destiné au 220V qui est exactement le même que sur la photo et le frigo fonctionne parfaitement. En 12V par contre le bouton rouge est lumineux et éclaire lorsque le frigo est en fonctionnement.

[LANDERIBA]

Si d'origine c'est un 30 mbar remets un 30, les appareils sont réglés pour cette valeur.

JP

[LANDERIBA]

Pas de voyants lumineux , c'est que le jus n'arrive pas.......

Ou que l'ampoule du bouton est HS !!

JP

[Bernard-7338]

Merci JP
Bon dimanche à tou(te)s
Bernard

[YOEL]

Pas de voyants lumineux , c'est que le jus n'arrive pas.......

Ou que l'ampoule du bouton est HS !!

JP

Hs ou pas , il a pas l'air de faire du froid d'après la description

[Dams]

Bonjour Marie lou et bienvenue sur le forum

STOP ton installation electrique est trés dangeureuse et doit etre remise dans les normes obligatoirement

Si tu as besoin d'aide nous sommes la pour te venir en aide

Damien

[Caranid]

Bonjour Damien,

Ah oui? Qu’est ce qui ne va pas? C’est cette pâte noire qui est inquiétante?

[djef24]

Bonjour Marie lou et bienvenue sur le forum

STOP ton installation electrique est trés dangeureuse et doit etre remise dans les normes obligatoirement

Si tu as besoin d'aide nous sommes la pour te venir en aide

Damien

Explique toi Damien , car tu lui fous la trouille à ce brave homme avec ton écriture rouge et énorme

[Dams]

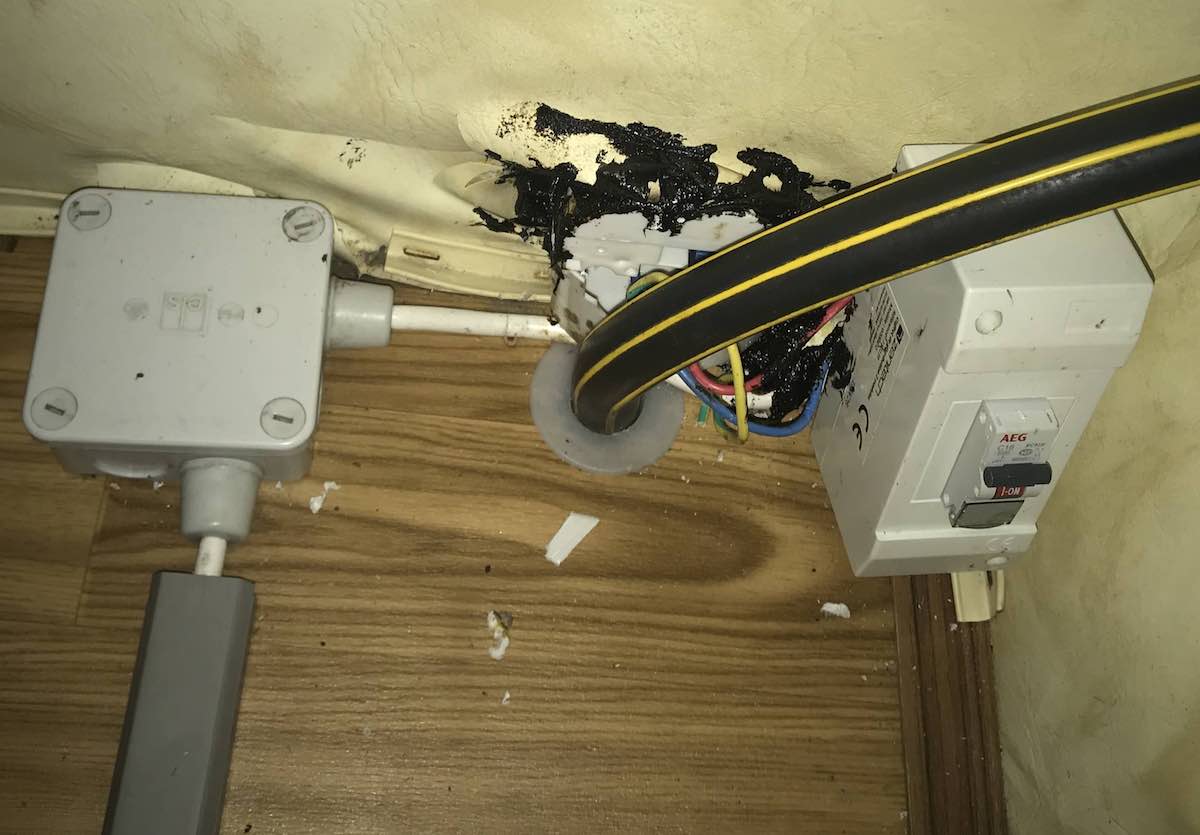

Rien qui vous choque sur cette photo ? Un tuyau d'ecoulement collé au 230v ? fixé sur un disjoncteur sans protection à la personne ? et la prise caravane plus etanche? la terre pas raccordée?

[eribabinbin]

Bonjour Damien

Je pense que la terre est raccordé, il semblerait qu' elle passe sous le 220 pour aller vers le disjoncteur, à tester....

Mais oui tu as raison, travail de saguoin . Je pense que le mastic noir caché une primo infiltration d'eau ?
Benjamin

[Caranid]

Merci à tous pour vos réactions et avertissement. Je vais contacter un ami électricien pour qu’il m’aide à refaire l’installation et qui sait, peut être même à faire fonctionner le frigo!

Je vous tiens au courant!
Bon dimanche à tous
