Prise de courant Touring 430, 530....etc

[Eribalain67]

Bonjour,

Comme dit je suis entrain de rajouter des prises de courant dans mon eriba.
Appareillage origine INPROJAL (Allemand)

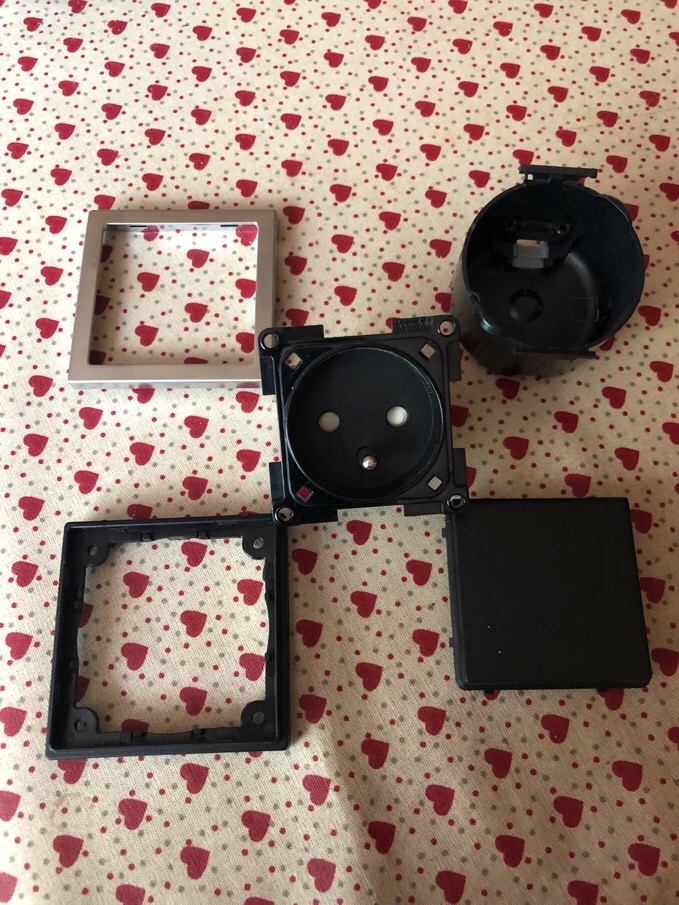

Prise à clapet qui se décompose en 5 pièces ( rien que ça )
-enjoliveur chrome
-boîte d’encastrement
-contre cadre pour enjoliveur
-Prise FR
-clapet
J’ai trouvé tout ceci sur un site Hollandais « 4Campers » car sur leur site ils ont prévu la traduction ce qui est bien pratique au vu de cette commande détaillée!
Voilà ce matos sera monté dès réception (3 à 4 jours).
Si cela peut aider quelqu’un j’en serai ravi.

[Tictac21]

Bonjour
Je voulais savoir où as tu prévu de mettre cette prise supplémentaire et où tu reprends tes fils électriques.
Merci

[Eribalain67]

Bonjour,

Insertion d’une boîte de dérivation dans le coffre côté gauche au niveau du câble qui alimente la prise qui est sur la tablette triangulaire(repiquage), raccordement à la boîte d‘un câble HO5RN vers l’autre coffre côté droit.(le câble passe sous le rail alu de la table du coin repas, évidement du polystyrène pris en sandwich entre les 2 panneaux) pose d’une prise en saillie dans le coffre pour alimenter le chargeur du mover. 2 prises seront installées respectivement une fois reçues au niveau des coffres.
Une autre sera posée dans les toilettes en haut à droite du miroir.Pour l’autre je suis encore pas fixé.
Vous aurez les photos lorsque elles seront posées.

[Eribalain67]

Bon, je n’ai pas eu les prises dans les délais prévu.
Le fournisseur de 4Campers n’a pas respecté ses engagements.
J’ai donc annulé cette commande et ai eu mon remboursement intégral.
Cela ne m’a pas empêché de prendre la prise « inprojal » au dessus de la penderie, elle n’est pas visible, de la remplacer par une Legrand brune.Quant à la prise inprojal je l’ai mise sur la tablette à droite du coin repas.Ça me fais les deux prises identiques sur la dite tablette.
Il me reste encore d’autres prises Inprojal à ajouter notamment dans la salle de bain et doubler celle sous le coin cuisson/frigo.J’espère arriver à les obtenir.
Voici les photos du montage de cette prise additionnelle.

[Dams]

Parfait c'est vrai que c'est toujours utile , perso j'aurais mis une prise USB

[Eribalain67]

Effectivement une prise USB aurait été bien, mais dans cette série Inprojal 20000 je n’en avais pas.
Cette prise montée à droite vient du dessus la penderie.
J’ai prévu de monter encore des prises au niveau des bancs et de doubler celle du coin cuisson.
Je ne veux pas mettre d’autres prises que celles d’origine pour ne par dépareiller.
Mon fournisseur 4Campers m’enverra un mel dès réception du matos.
Après je ne sais pas ce que ça vaut les prises USB, je suis équipé en iPad et iPhone et j’ai déjà rencontré des problème de compatibilité avec certains adaptateurs USB 12V sur la voiture.
L’adaptateur que j’ai pour la voiture vient de l’AppleStore, il y a 2 USB:
1 de 1 A pour iPhone
1 de 2 A pour iPad.

[Eribalin]

Pourquoi autant de prises dans ta Carabane ?

[LANDERIBA]

Pour rester branché !!!!

[Eribalain67]

Pourquoi autant de prises?
Pour éviter d’avoir des prises surchargées, des rallonges qui trainent.
Entre les téléphones, iPad à charger, le ventilateur ou le chauffage soufflant, la télé, l’ampli d’antenne, la bouilloire, etc.....
Trois prises 230V dans la pour moi c’est vraiment trop peu, il m’en faut a peu près le double.
Effectivement je suis très branché......

[eribabinbin]

Pour rester branché !!!!

Arretez vos prises de bec
Benjamin

[djef24]

[Eribalain67]

Ah oui, une vrai prise de tête.......

[djef24]

Et ils ne vont pas en chier une pendule

[Eribalain67]

Voilà les prises sont montées, au total 7 prises à clapet et 1 en saillie

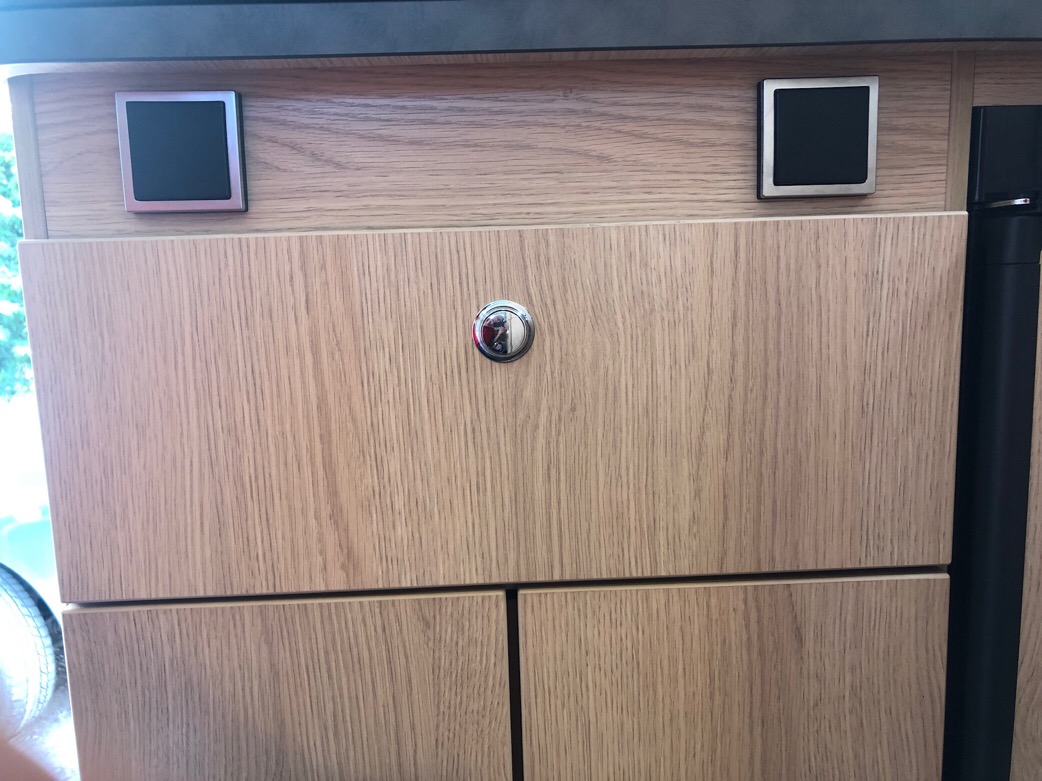

2 prises au-dessus du tiroir couverts de l’évier et cuisson (au départ 1 prise montée d’usine)

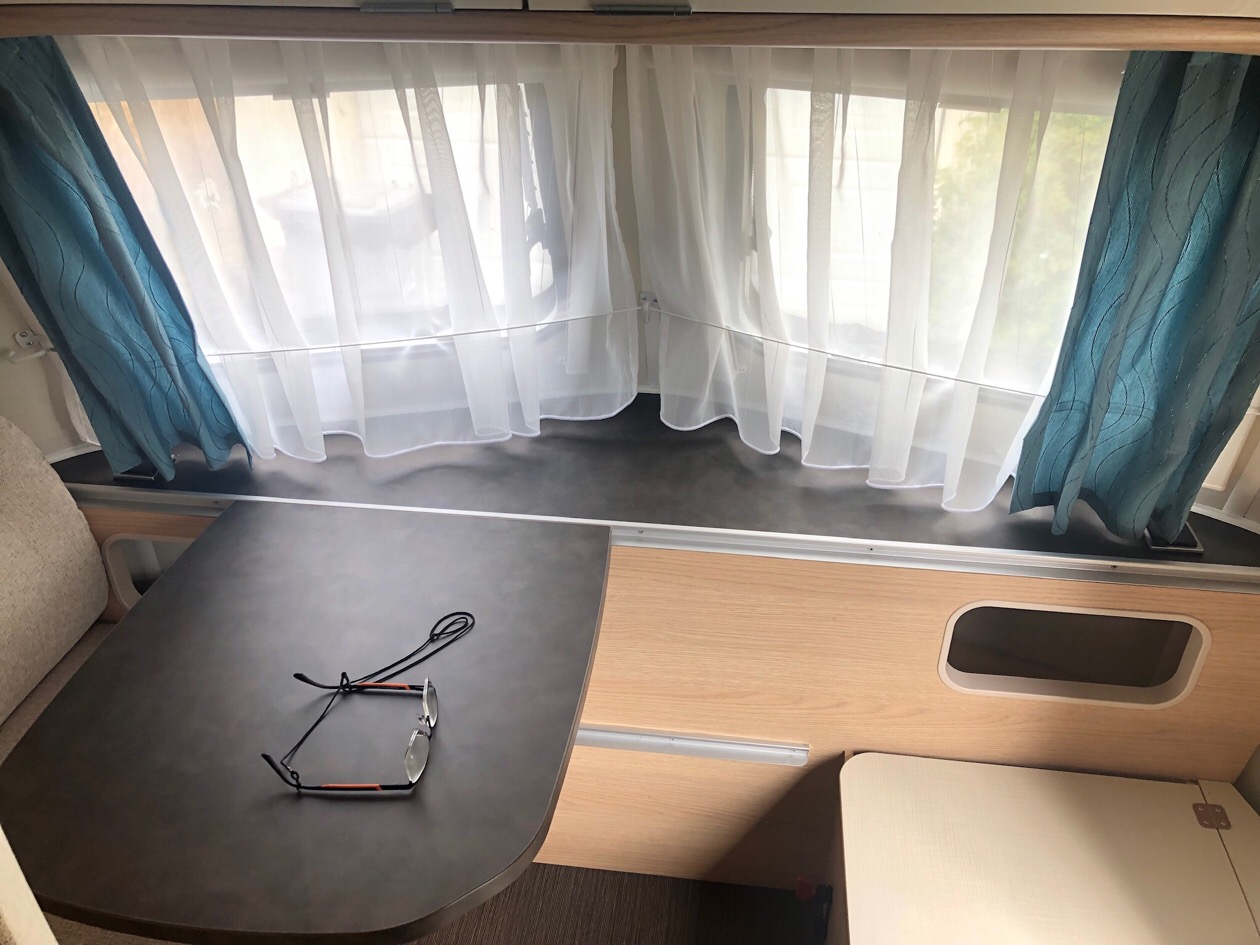

2 prises sur la tablette triangulaire du coin repas (1 prise montée d’usine)

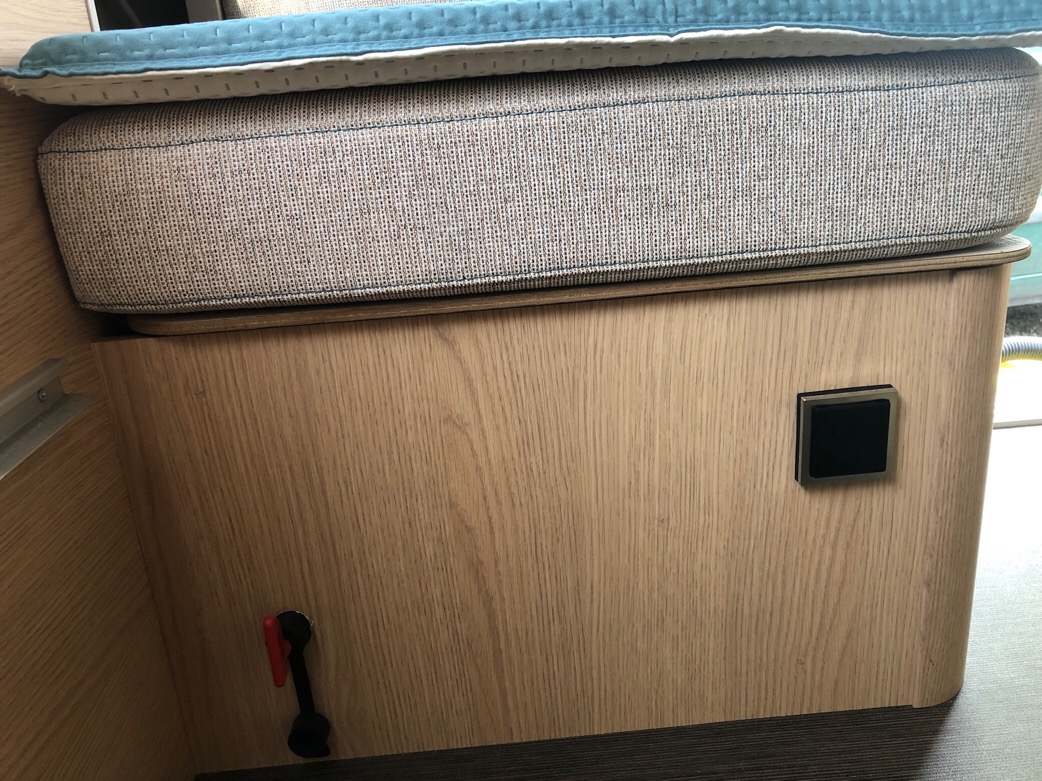

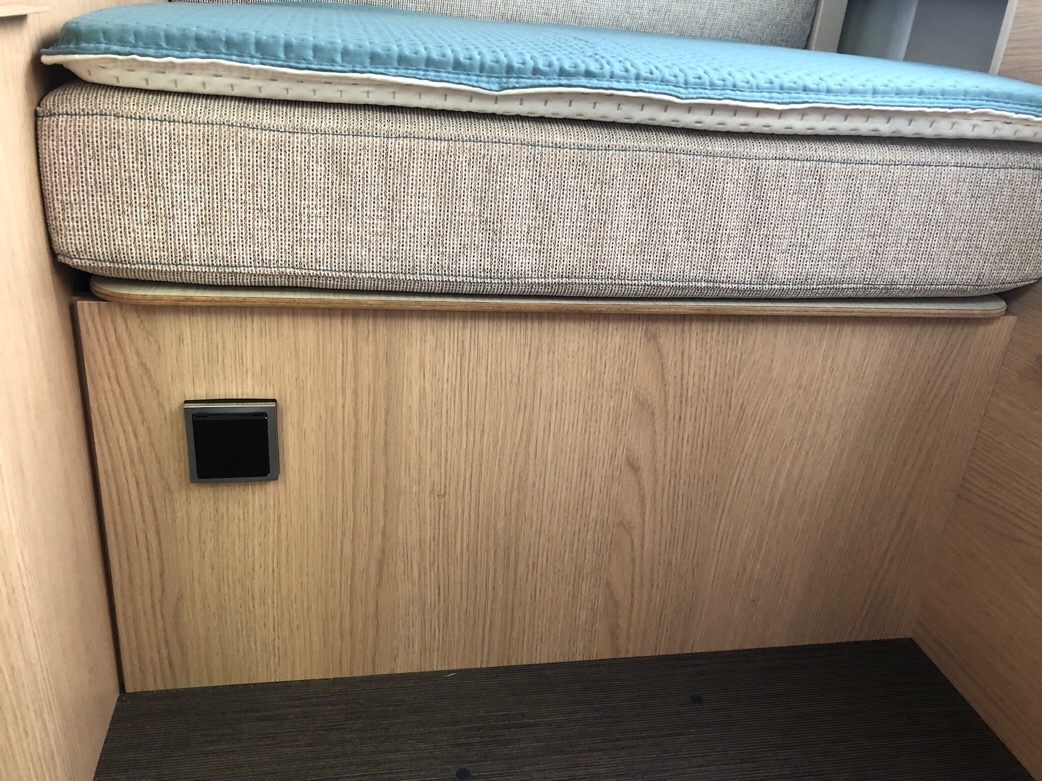

2 prises au niveau des coffres du coin repas
1 prise au dessus de la penderie (montée usine)
1 prise Legrand pose en saillie dans le petit coffre coin repas pour le chargeur de batterie du déplace caravane, non visualisée.

[djef24]

Moi je crois qu'il faudrait en mettre d'autres car tu risques d'ètre juste ...... ( Véridique )....j'ai connu quelqu'un qui avait tout ce qu'il fallait dans sa cara et au moment du branchement a fait sauter tout le camping....il y en a ici qui participaient au rasso quand ça c'est produit et doivent certainement s'en souvenir.... C'ÉTAIT SUR UN AUTRE FORUM...

[an71vin]

on voudrait mettre une prise 220 v dans le coffre avant droit pour charger la batterie du mover. Ou doit on prendre le courant ? sur la prise existante de la dinette a gauche ? Par où passer les fils ? des precautions particulieres a prendre ?

[Eribalain67]

Dans la dînette de gauche, j’ai coupé le câble venant du tableau qui va à la prise de gauche,j’ai inséré une boîte de dérivation de la j’ai pu poser une prise dessus à droite voir photo, puis une dans la dînette de droite pour charger la batterie du mover.
Boîte plexo carrée 60x60 ou 80x80, câble 3x 1,5mm2 HO5RN, 3 connecteurs de jonction WAGO à 4 fils, 1 Prise LEGRAND Ph, N, Terre, pose en saillie dans la dînette de droite,1 prise IMPROJAL à couvercle PH, N,Terre.Si tu veux des photos je peux les mettre en ligne.

[Eribalain67]

Ah, j’oubliais le câble pour passer du coté droit au coté gauche, tu démontes le rail alu où coulisse la table, et tu loges le câble dans le panneau. Au besoin tu évides un peu le polystyrène. Bon boulot

[eribabinbin]

+1, j'avais fait çà, voir ; https://www.forumeribatouring.com/viewt ... ant#p98630

Benjamin.

[eribabinbin]

Tu peux aussi te repiquer sur la prise de coffre à gauche, passer sous la caravane et remonter à droite vers le coffre droit, juste qu'il faudra bien fixer sous la cara et bien siliconer les passages plancher.

Benjamin.

[Eribalain67]

Pas de problème si le circuit est trop chargé le disjoncteur fera son boulot « il déclenchera »
Les prises ce sont surtout pour tous ces petits appareillages à charger.
C’est pratique d’avoir une prise de libre toujours sous la main.

[Eribalain67]

Oui après chacun fait comme il le sent, l’essentiel c’est d’arriver à cette finalité.

[an71vin]

Merci on regarde. On va choisir certainement la solution du passage par le rail de la table..
Dans quelques temps car la cara est à la ferme dans la grange. C'est pas loin mais pas sur place pour bricoler.
