Cablage Batterie externe sur circuit 12 volts

[patrick.argonne]

Bonjour à tous.
Dans le but d’une autonomie électrique, j’ai parcouru le forum à la recherche d’une réponse à mon interrogation.

Quasi toutes les étapes sont bien expliquées par tout ceux qui ont partagé les travaux.
Pose panneau solaire, câblage etc.…

Ma question est : où branchez vous le plus et le moins de votre batterie pour alimenter le circuit 12 volts de l Eriba ?
Sur le tableau ?
Merci.

Patrick

[LANDERIBA]

Sur une prise type de celle de ta voiture, à laquelle tu auras raccordé le + & le - de ta batterie aux bonnes broches, section mini 2.5². Il te suffira de brancher la prise caravane dans cette prise positionnée sur le timon et tu auras du 12 v comme lorsque la voiture est attelée. Voir "Landeriba dans ses œuvres", il l'a fait !!
Tu pourras t'en servir pour tout, sauf le frigo qui tire 120 w soit 10 amp en continu, car pas thermostaté.

JP

[patrick.argonne]

Merci JP
Je me suis mal exprimé désolé mais je voulais savoir où vous vous raccordez dans la .

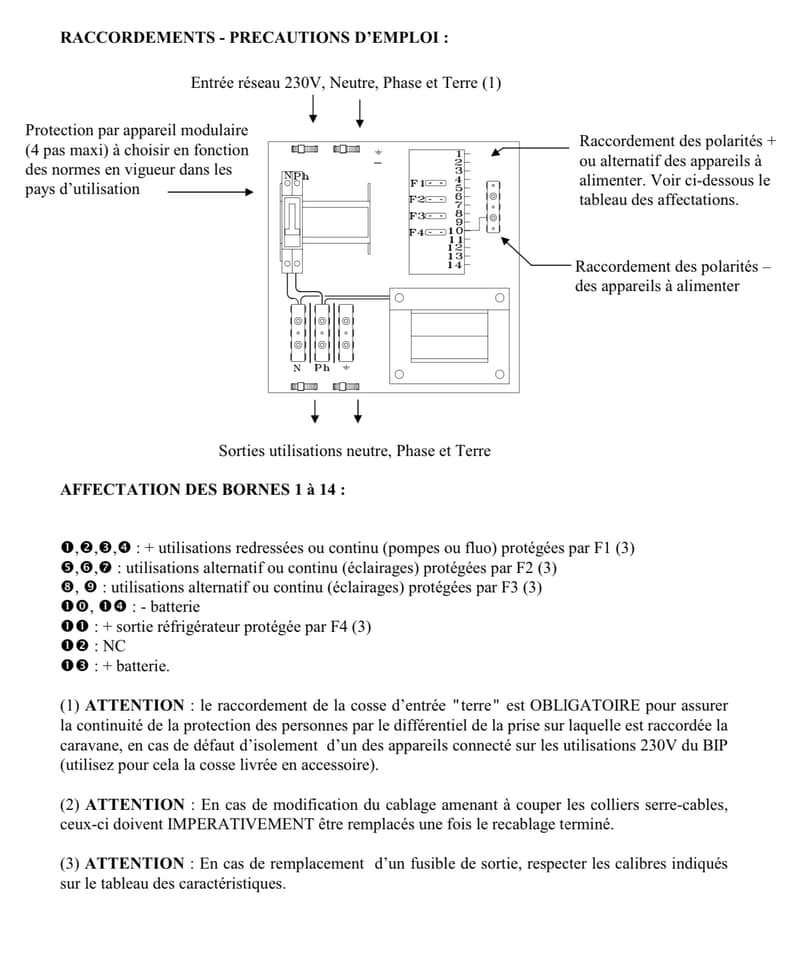

On m a transmis ce fichier qui correspond à ma 430 de 2003.
Alors soit je branche ma batterie sur ce tableau, soit je tire des cables qui viendraient du boitier de dérivation sous la caravane.
Je vais voir ca ..

Merci en tout cas


[LANDERIBA]

Quelques précisions, si tu ne veux pas installer de prise sur le timon.
Il te faut brancher ta batterie caravane sur l'arrivée du + 12 APRÈS contact dans le boitier d'arrivée du faisceau.
Branché sur la ligne après contact, la voiture en roulant te rechargera aussi la batterie caravane. A l'arrêt tes deux batteries seront indépendantes. Il serait p'tet préférable de vérifier la section des fils qui alimentent la prise et la batterie, 2.5² est un minimum, et du 4² serait préférable, tout cela en fonction de la décharge de la batterie caravane !!!!
Bien sûr ne pas utiliser le frigo sur le 12 v à l'arrêt, 120 W (10 amp) en permanence, non thermostaté.

JP

[patrick.argonne]

Merci JP
