Lit fixe + WC

[Michel 16]

Bonsoir,

Puisqu'on parle lit, je me permets de vous mettre quelques photos des aménagements que j'ai entrepris pour avoir un lit fixe à l'AR de la Familia. En effet, repas à l'extérieur ou sur la petite dinette s'il fait mauvais.

Le projet : faire un lit fixe à l'arrière, avec un vrai matelas sur mesure, un sommier à lattes. Pouvoir ranger sous ce lit les chaises pliantes, et le WC.

Tout d'abord, dépose des coffres banquettes et fabrication d'un cadre support de lit.












Ensuite, fabrication du support de WC, avec 4 roulettes orientables. A faire avant de commencer le lit à cause de la hautuer.







A suivre...

[forumeribatouring]

Bonsoir Michel,

On te savait bon bricoleur avec déjà la Mehari, mais là c'est vraiment

[herry bat pompier]

Hello, donc c'est un lit fixe ? plus d'utilisation en dinette ?

pas mal,

[Pat16]

Bonjour
Bon boulot, voisin
je me tâte aussi, sur la mienne, je ne me trouve pas très bien couché, pourtant j'ai rajouté un matelas en mousse par dessus les coussins d'origine, mais je ne trouve pas terrible, mais il faut dire que le matelas est ancien, alors

J'envisage un sommier en lattes en deux parties de façon à pouvoir relever la première pour accéder dessous. Mais après il va falloir stocker les coussins ailleurs
Bon courage
Pat.

[M17]

Bonjour
Bon boulot, voisin
je me tâte aussi, sur la mienne, je ne me trouve pas très bien couché, pourtant j'ai rajouté un matelas en mousse par dessus les coussins d'origine, mais je ne trouve pas terrible, mais il faut dire que le matelas est ancien, alors

J'envisage un sommier en lattes en deux parties de façon à pouvoir relever la première pour accéder dessous. Mais après il va falloir stocker les coussins ailleurs
Bon courage
Pat.

Autre solution Pat16
à Angoulins bientôt les modéles 2010 avec lit tout fait sommier à lattes et un côté relevable et tu peux me croire c'est super confortable
Côté budget tu gardes ta mercos qui peut encore faire 200.000Km les doigts dans le nez(10ans) et tu investis dans une maison de retraite à roulette toute neuve

[Pat16]

Bonjour

Autre solution Pat16
à Angoulins bientôt les modéles 2010 avec lit tout fait sommier à lattes et un côté relevable et tu peux me croire c'est super confortable
Côté budget tu gardes ta mercos qui peut encore faire 200.000Km les doigts dans le nez(10ans) et tu investis dans une maison de retraite à roulette toute neuve

C'est sûrement une bonne idée
Mais j'ai encore du travail à faire, pour amener doucement la maman à apprécier la roulotte, dans ce genre d'aventure il faut savoir y aller en douceur
J'ai mis deux saisons pour la décider à vendre le Mobil home, alors maintenant il faut arriver à lui faire accepter la roulotte
Mais je ne désespère pas (toujours perspicace )
Pat.

[Michel 16]

Bon, vous semblez avoir aimé alors je vous montre la suite...

Donc, le WC il a fallu le caser sous la banquette, contre le meuble évier. Découpe du panneau



Il faudra le tirer d'abord vers la gauche, ensuite vers l'avant. C'est pour ça que j'ai mis 4 roulettes pivotantes.



Montage des lattes







Ensuite fabrication des portes d'accès au coffre sous le lit, une vernie, l'autre pas encore



Le rangement sous le lit






Et voici une vue de l'ensemble (presque) terminé, le matelas est provisoire, juste pour "voir ce que ça donne"



En complément, un peu d'électricité, remplacement des fusibles



par des disjoncteurs et ajout d'un disjoncteur différentiel pour la sécurité



Et comme j'aime bien lire au lit, 2 petites appliques au dessus



Pour les matériaux, je cherchais un peu partout du CP mince plaqué bois, introuvable. Et finalement, j'ai trouvé tout près de chez moi un fabricant de panneaux qui vend tous les vendredis am des fins de série, pas cher : 3 panneaux de 122 x 200, plaqué chêne en 6mm : 10€ le panneau !

Pour les matelas, j'ai un ami fabricant qui va me les faire sur mesure (avec les arrondis) dans le matériau qui conviendra le mieux au niveau du rapport poids/confort. Si vous êtes interessés par un fabricant français de matelas de qulité, à vos dimensions, à des prix compétitifs, je pourrais vous donner ses coordonnées.
Pour les lattes, j'ai trouvé un site qui vend des lattes et embouts. Site sympa, répondent très vite et envoi très rapide en colissimo. Lattes en hêtre.

Les coffres et les coussins que j'ai enlevés je pense les mettre en vente car je n'ai plus beaucoup de place. Idem pour le lit d'appoint en hauteur.

J'ai oublié de parler de La Rochelle caravanes, où j'ai trouvé le petit loquet, d'époque, pour la porte sous le lit. Un marchand que je recommande : sympa, dispo, compétent, un pro quoi. On y rencontre même des voyageurs sympa, comme un couple qui venait de Rennes prendre livraison d'une caravane. En plus, ma caravane venant à l'origine de chez lui il m'a retrouvé la notice descriptive barrée rouge, du 23 novembre 82 !

[lr(e)17]

Ingénieux et joli !

Petites questions..
Le lit est fixe ce qui est bien. Une partie est elle relevable ? (accès aux coffres) Les coffres sont accessibles pour rangement ou pas ?
Le wc est bien et pratique d'accès

J'aime bien l'éclairage au dessus du lit.
Une idée à "piquer"
Beau travail

[Michel 16]

J'avais pensé faire le sommier relevable, ce qui était facile, surtout que je mettrai deux matelas de 70. Mais à la reflexion, je me suis contenté de la partie centrale où je mets les 2 fauteuils. Je pense qu'il n'est pas nécessaire de charger plus l'arrière. Et puis nous avons casé sans problème tout ce que nous avions à mettre, alors...

Les appliques, je les ai trouvées chez Mr B. à Royan, en revenant de la Rochelle. Je les avais vues à Angoulême, mais il n'y en avait qu'une. Elles sont sympas, elles ont un petit look rétro avec des cercles de couleur sur l'abat-jour. En plus c'était les moins chères, env. 10 € pièce

J'ai aussi fait des étagères dans la penderie, dont une sur charnière en bas pour avoir une réserve dessous

[herry bat pompier]

Hola , mais il bosse bien le garçon...... ( j'aime beaucoup la penderie, avec la planche battante)

[Michel 16]

Merci, vos compliments font plaisir. Mais je vous montre ça aussi pour que ça puisse donner des idées. Je ne suis pas contre le fait de m'inspirer des autres à l'occasion

[les voyageurs du 77]

Michel 16 ..beau boulot , @+

[lr(e)17]

dans le bas, où tu as fait tes étagères, nous avons installé à demeure un micro onde

[marionette]

bonjour Michel et bravo super boulot je suis en train de réflechir sur cette transformation mais je veux etre sur que la dinette ne va pas manquer, petite question: est ce que la table d'origine passe dans le rangement du milieu ? MARIO

[Michel 16]

bonjour Michel et bravo super boulot je suis en train de réflechir sur cette transformation mais je veux etre sur que la dinette ne va pas manquer, petite question: est ce que la table d'origine passe dans le rangement du milieu ? MARIO

Pour la dinette on s'est posé la question : nous sommes 2 et la petite table avant est suffisante pour manger à l'intérieur s'il fait trop mauvais pour le faire dehors. La décision a été vite prise. La qualité du couchage l'a rapidement emporté sur la place à table, car si on mange rarement à l'intérieur, on dort toutes les nuits... :-D

A vue de nez, je pense que la table passe sous le lit (à vérifier peut-être la longueur ?)

[titi31]

Wahou ! C'est plus que du bricolage, c'est carrément de l'aménagement.
Pour ce qui est de la protection électrique par disjoncteur différentiel c'est

[Michel 16]

Bonjour,

Voici la suite et la fin de la modif du lit en photos. Petit reportage sur la fabrication du matelas, en fait 2 matelas car plus facile à mettre en place.

1ère étape, découpe d'une plaque de mousse. Problème (résolu) trouver le bon compromis poids/confort. Les arrondis ont déjà été découpés.





Découpe du molleton qui va recouvrir les 2 faces et le pourtour. C'est cette scie qui a servi a découper les arrondis



Mise en chauffe de la machine à encoller le molleton



Prise de la mesure du molleton périphérique



Encollage et mise en place du molleton



Couture d'un galon pour assembler les parties de molleton



Et voila le boulot terminé



Une demi-heure à peine après, la première partie du lit est en place



Quand au confort, je ne vous dit pas, ça change quand même ! c'est comme à la maison !

[forumeribatouring]

Bonjour Michel,

Très intéressant reportage

Si tu le veux bien, il serait bon de nous mettre les coordonnées de cette fabrique et un ordre d'idée du prix.
Je pense que plusieurs membres auraient envie de faire travailler ce monsieur .

[lolofay]

Salut

Super boulot , génial le reportage !

Par contre , attention à ne pas tomber par la fenetre

Lolo

[herry bat pompier]

Ha, pas mal, c'est vrai ça, les coordonnèes,

[lr(e)17]

Bonjour Michel,

Très intéressant reportage

Si tu le veux bien, il serait bon de nous mettre les coordonnées de cette fabrique et un ordre d'idée du prix.
Je pense que plusieurs membres auraient envie de faire travailler ce monsieur .

en effet, c'est qq chose d'interessant ! (ainsi que l'ordre de prix pour savoir si on tente ou pas)

[Michel 16]

Je vous l'avais déjà proposé. Si vous êtes interessé, faites le moi savoir par MP et je vous transmettrais ses coordonnées par mail. Pour le prix, je ne parlerais pas du mien, mais je pense qu'il fait des prix très compétitifs (en regardant la qualité) par rapport à tout ce que j'ai pu voir sur internet ou ailleurs. Et du vrai sur-mesure, des délais courts

[herry bat pompier]

justement , dans ma cellule de dégrisement, j'ai besoin de refaire la literie.....

[Pat16]

Bonjour

justement , dans ma cellule de dégrisement, j'ai besoin de refaire la literie.....

Tu m'étonnes, c'est pas là qu'on trouve les meilleurs matelas
Pat.

[sagamor76]

bonjour michel

je viens juste de découvrir ton reportage bravo beau travail................j'vais sûrement te piquer des idées.........

[Michel 16]

Bonjour,

Je n'avais pas vu ce dernier message. Bien l'attelage avec l'Aronde. Je suis en train de refaire une Monaco, dont je suis d'ailleurs allé chercher le moteur en Normandie, près du Havre

Pour vous donner des nouvelles de mon couchage, eh bien je l'ai testé pendant mes vacances, en Normandie (encore) : aussi confortable qu'à la maison, et pas de regret d'avoir supprimé la dinette arrière

[Pat16]

Bonsoir Michel
Mercredi matin je suis passé devant chez toi, pas en
mais en vélo, je ne me suis pas arrêté (on était au moins une douzaine).
A plus.
Pat.

[tintin]

Bonsoir,
Très beau boulot digne d'un menuisier ,je vais procéder a l'installation d'un sommier a lattes,car nous nous sommes aperçu en vacances que les coussins étaient raides. Dur pour le dos quand on vieilli.
Mais je vais le faire en deux parties pour avoir accès aux coffres et glisser au milieu les fauteuils comme toi.
Cela m'occupera pendant que la caravane sera en gardiennage.
Photos au montage dans la caravane.
A Plus.
Jean Louis.

[Thalie44]

Moi, il y juste un truc qui me titille...
Ce que je trouve génial sur la route, en tant que "gonzesse", c'est que Monsieur n'a plus à chercher deux heures le coin idéal pour que je puisse me soulager : on s'arrête, je saute dans Bibiche qui a tout ce qu'il faut, où il faut (sous le siège à droite en entrant) et hop on repart !!!
Alors, avec les sièges pliants sous le lit, ça doit pas être facile de sortir les woua-woua en cas d'urgence...

[Roxy]

BEN TU BRICOLES TRÈS TRÈS BIEN FÉLICITATION !!

LE BOIS C'EST TRÈS AGREABLE A TRAVAILLER

[Michel 16]

Moi, il y juste un truc qui me titille...
Bibiche qui a tout ce qu'il faut, où il faut (sous le siège à droite en entrant) et hop on repart !!! ...
Alors, avec les sièges pliants sous le lit, ça doit pas être facile de sortir les woua-woua en cas d'urgence...

Au départ j'avais pensé mettre le WC à cet endroit, à droite en entrant. C'est là qu'il est le mieux placé en effet. Mais ça m'obligeait à surélever le siège de la dinette et après essai, ça n'allait pas trop bien (assis trop haut, la tête dans le placard).

D'où le choix de l'emplacement sous le lit, et en cas d'urgence comme tu dis, je sors les fauteuils et je sors le WC. Ça ne prend pas longtemps, et on ne s'arrête pas toutes les demies-heures non plus

[Pat16]

Bonsoir

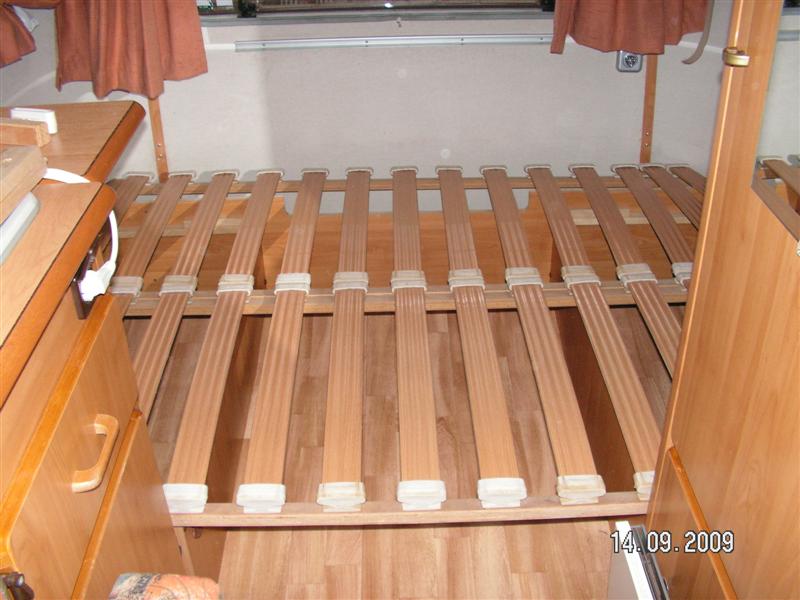

Puisque le hasard a voulu que vendredi dernier en allant à la déchetterie j'ai récupéré deux sommiers à lattes de 70cm, j'ai fait des essais de montage, il est vrai que cela semble plus confortable que les dessus des coffres, je n'ai fait aucune transformation importante, sauf enlever les deux couvercles des coffres, de façon à pouvoir remettre en origine quand je la vendrai (ce qui permet malgré tout d'accéder à peu près aux coffres, je pense que dans cette configuration il ne faut pas avoir besoin d'accéder aux coffres plusieurs fois par jour)
Je profite du post de Michel, mais je précise que mon travail n'est pas du tout comparable seulement pour un essai (gratuit).

PICT0218 (Medium).JPG (66.59 Kio) Vu 34027 fois

PICT0219 (Medium).JPG (65.66 Kio) Vu 34028 fois

Pat.

[gene30]

Super ! Trop fort
C'est ce que j'aimerais pour ma familia ... on a déjà transformé les banquettes en lit fixe, avec un bon matelas, mais avec de simples planches : les lattes doivent ajouter du confort !
Comment as-tu procédé pour les angles ... ou plutôt les arrondis : aurais-tu une ch'tite photo en gros plan de la découpe s'il y en a une ?

Encore bravo

[Pat16]

Bonjour

Trop fort

Non, pas tant que ça, j'ai fait au plus simple de façon à ne rien condamner et pouvoir remettre en origine facilement. Ce qu'a fait Michel16, oui c'est du travail de pro.

Donc pour revenir à ta question, j'ai seulement racourci la traverse la plus éloignée, de 10 cm à chaque extrémité, de façon à aller dans l'arondi, et j'ai déplacé la fixation des lattes, en fait les 2 lattes (de l'extrémité) sont en biais, je regarde si j'ai une photo

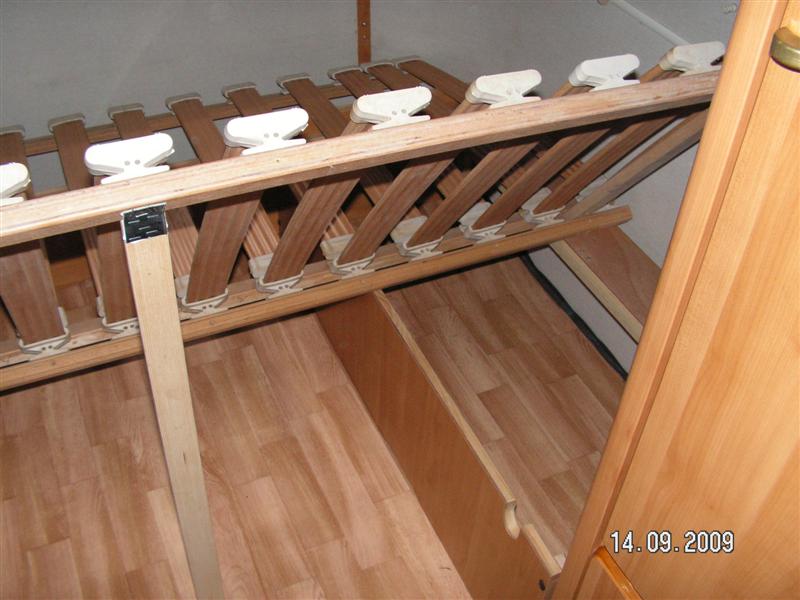

Si, on aperçoit dans l'angle

PICT0220 (Medium).JPG (65.17 Kio) Vu 33995 fois

Si tu ne comprends pas, dis le j'irai faire une autre photo.

Effectivement cela apporte beaucoup de souplesse, et encore j'ai gardé les coussins, avec un bon matelas cela doit être impeccable (comme à la maison).

Pat.
p.s. si j'étais sûr de conserver le tout (le lit tout fait, et la cara), je ferais faire un matelas, comme l'a fait Michel, mais je suis encore indécis

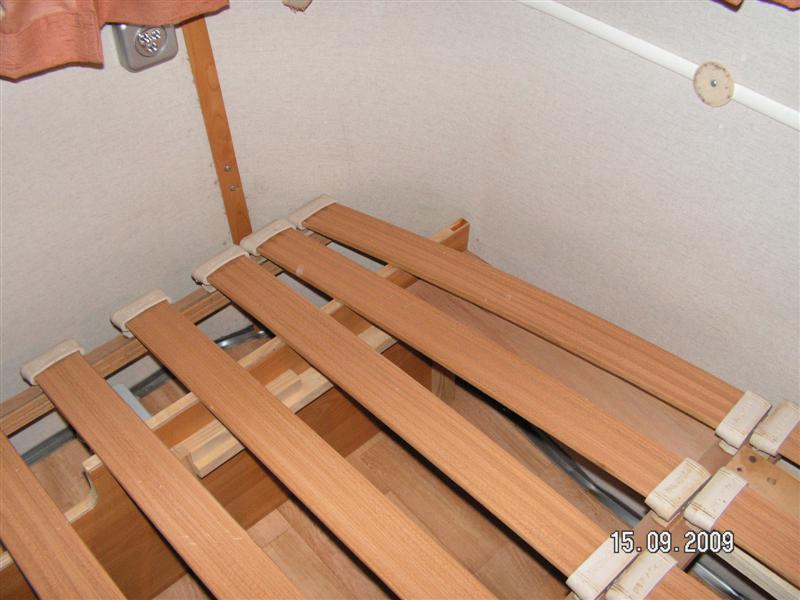

En voilà une nouvelle (spécialement pour toi)

PICT0008 (Medium) (3).JPG (62.96 Kio) Vu 33985 fois

[gene30]

Grand merci Pat,
je vois bien avec la 2ème photo, je vais montrer ça à mon mari bricoleur ;

Pour le matelas, nous en avons mis un dans la familia, mais il n'est pas taillé sur mesure : un matelas du commerce peut être adapté facilement ; il faut découdre soigneusement le coutil dans les angles : en général, c'est fermé par un biais, tu découds le biais, tu fends le tissu dans l'épaisseur du matelas , puis tu retailles la mousse en arrondi avec un couteau électrique, et tu refermes, d'abord verticalement sur l'épaisseur du matelas ( il y a du tissu à supprimer ), puis tu recouds les biais ( il faudra alors en couper un morceau ) . Est ce que je me suis faite comprendre ????

Là, la caravane est bâchée et je ne peux y rentrer mais dès que possible ( quand Jean Marc y bricolera ) je ferai une ch'tite photo du travail terminé .

@ +

[Michel 16]

Bonne trouvaille Patrick : C'est vrai qu'on en trouve souvent dans les déchetteries mais j'en ai vu plus souvent avec l'armature métallique, moins pratique à modifier.

Pour le matelas, nous en avons mis un dans la familia, mais il n'est pas taillé sur mesure : un matelas du commerce peut être adapté facilement ;

un matelas du commerce peut en effet se modifier comme tu dis, mais pour ma part, à qualité égale, celui fait sur mesure m'a couté moins cher, et il est Made in France, ce qui devient rare, cocorico. Mais ta modification est interessante, car j'en ai vu qui l'avait rentré en force dans les arrondis...

[Pat16]

Bonsoir

C'est vrai qu'on en trouve souvent dans les déchetteries

J'évite d'y aller trop souvent car j'en ramène plus que j'en emmène (j'y vais toujours avec la remorque au cas où ).
Pat.

[gene30]

vous avez bien de la chance de pouvoir ramener des trucs de la déchetterie car dans ma commune, c'est interdit .... ..... on peur jeter , mais pas prendre ! Il y a un employé qui veille au grain
et ...... ...... pas moyen de le soudoyer pas la peine ça marche pô

[Pat16]

oui je sais que dans beaucoup de déchetteries c'est comme ça, mais chez moi je suis à mi-chemin entre 2 déchetteries, une où on ne peut rien récupérer et l'autre où l'on peut, alors je choisis
c'est dommage, il faut voir tout ce qui se jette et qui est intéressant à récupérer pour un bricoleur.
Il m'est même arrivé de "passer commande", je recherchais un grand tapis ou une moquette pour mettre sous une piscine hors sol, j'avais laissé mon N° de Tel, et l'employé m'a appelé quand il a récupéré un grand tapis , bien sûr je lui filé une bonne bouteille, normal
il dit "ça fera plus de place dans la benne".
Pat.

[Michel 16]

Je crois que c'est une question de personnes et de "feeling"( ). Quand je me débarasse à contre-coeur d'objets, je ne les jette pas dans la benne, je les pose à côté. Beaucoup font comme ça, et le premier qui est interessé les ramasse. Ça me fait moins de peine de jeter, et les gardiens de la déchetterie sont tout à fait d'accord. J'ai récupéré il y a peu une série de Chasseur Français et un catalogue de Manufrance de 1953...

[Pat16]

oui c'était le cas, les deux sommiers étaient rangé sur le côté et non dans la benne
en tous cas rien que de mettre un sommier à lattes c'est j'ai testé pour la sieste de midi
plus qu'à installer le lit tout fait (ou prêt à dormir de chez "Bobonne A ce soir", acheté hier) et ça devrait gazer , pas ce w.e. (la flotte ).
Pat.

[J-C]

Bonjour, quelques images du lit permanent sur vérins que je vient de réaliser.

[gene30]

Super ce lit ! Tu vas dormir comme un bébé .
Le matelas , c'est celui de chez L...dl ? ( c'est ce que j'ai mis dans la mienne , il est facile à découper grace au fait qu'il est déhoussable ...) .

[Pat16]

Bonsoir
Bravo, du travail de pro , tu vas pouvoir passer d'excellentes nuits dans la chariotte .
Pat.

[sagamor76]

[NICT00]

Bonjour,

Quel magnifique travail, et ce que j'aimerais faire pareil mais les sommiers à lattes que j'ai sont sur cadres métalliques donc plus difficiles pour les arrondis.

Je crois que je devrai couper les angles pour que ca passe dans les arrondis du fond.
Comment avez vous rentré les sommiers dans la cagouille ? Par la fenêtre latérale arrière ou par la fenêtre arrière ?

A+
Fernand

[NICT00]

Bon, vous semblez avoir aimé alors je vous montre la suite...

Donc, le WC il a fallu le caser sous la banquette, contre le meuble évier. Découpe du panneau



Il faudra le tirer d'abord vers la gauche, ensuite vers l'avant. C'est pour ça que j'ai mis 4 roulettes pivotantes.



Montage des lattes








Ensuite fabrication des portes d'accès au coffre sous le lit, une vernie, l'autre pas encore



Le rangement sous le lit






Et voici une vue de l'ensemble (presque) terminé, le matelas est provisoire, juste pour "voir ce que ça donne"



En complément, un peu d'électricité, remplacement des fusibles



par des disjoncteurs et ajout d'un disjoncteur différentiel pour la sécurité



Et comme j'aime bien lire au lit, 2 petites appliques au dessus



Pour les matériaux, je cherchais un peu partout du CP mince plaqué bois, introuvable. Et finalement, j'ai trouvé tout près de chez moi un fabricant de panneaux qui vend tous les vendredis am des fins de série, pas cher : 3 panneaux de 122 x 200, plaqué chêne en 6mm : 10€ le panneau !

Pour les matelas, j'ai un ami fabricant qui va me les faire sur mesure (avec les arrondis) dans le matériau qui conviendra le mieux au niveau du rapport poids/confort. Si vous êtes interessés par un fabricant français de matelas de qulité, à vos dimensions, à des prix compétitifs, je pourrais vous donner ses coordonnées.
Pour les lattes, j'ai trouvé un site qui vend des lattes et embouts. Site sympa, répondent très vite et envoi très rapide en colissimo. Lattes en hêtre.

Les coffres et les coussins que j'ai enlevés je pense les mettre en vente car je n'ai plus beaucoup de place. Idem pour le lit d'appoint en hauteur.

J'ai oublié de parler de La Rochelle caravanes, où j'ai trouvé le petit loquet, d'époque, pour la porte sous le lit. Un marchand que je recommande : sympa, dispo, compétent, un pro quoi. On y rencontre même des voyageurs sympa, comme un couple qui venait de Rennes prendre livraison d'une caravane. En plus, ma caravane venant à l'origine de chez lui il m'a retrouvé la notice descriptive barrée rouge, du 23 novembre 82 !

Quel beau travail, tu es un vrai pro
@+

[tintin]

Pour Fernand,
Une petite idée tu découpes les angles et ressoudes un profilé rectangulaire en biais ,ou tu gardes la partie coussin au dessus du coffre du fond et recoupes la partie en trop (sur la largeur) du sommier a lattes.
Après il te faut trouver un matelas de l'épaisseur du coussin du fond ou réhausser celui ci.
Bon Courage.
Amicalement Jean Louis.

[NICT00]

Bonjour, quelques images du lit permanent sur vérins que je viens de réaliser.

Bonjour,

FÉLICITATION C'est vraiment ca que je veux, j'avais vu ton post il y à quelques jours déjà mais je n'arrivais plus à le retrouver. Maintenant que c'est fait, j'ai une question à te poser.
Quel est le type de vérin que tu utilises (longueur, course, force en N, diamètre du piston) et surtout ou je peux le trouver et combien ça coûte?

Merci d'avance

[Boulhaya]

Bonjour Fernand,

D'après ce que j'ai pu lire dans d'autres messages, certains se sont servis de vérins de hayon de véhicule automobile.
