Fabrication d'une toile de toit Puck 1973

[troll-manhattan]

Afin de rendre service à ceux qui désirent changer la toile de toit de leur "vieille" Puck voici un petit reportage de ce bricolage qui demande une certaine maitrise de la machine à coudre...

Ce reportage sera publié en plusieurs fois de façon à intégrer beaucoup de photos :

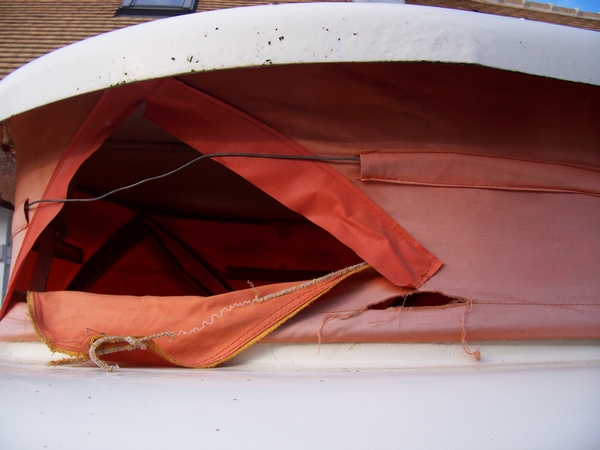

La toile de mon ancienne Puck 1973 était en mauvais état :

Fermeture éclair arrachée

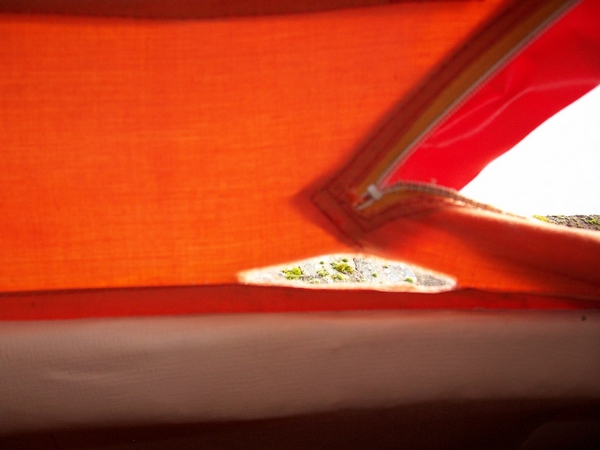

Trou dans la toile


couleur passée et fil de fer provisoire...


1ère opération le démontage:

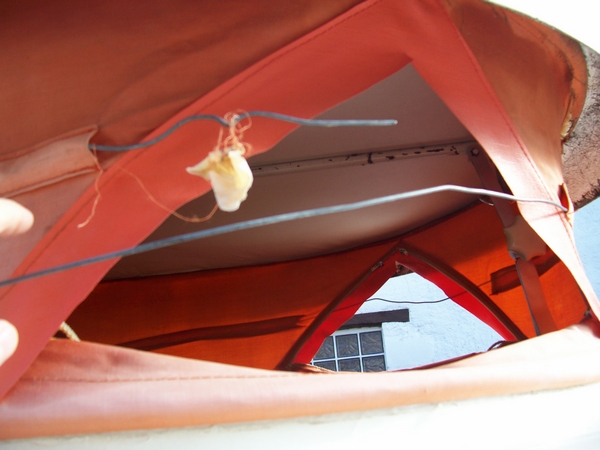

Défaire le fil de fer du centre et l'enlever...

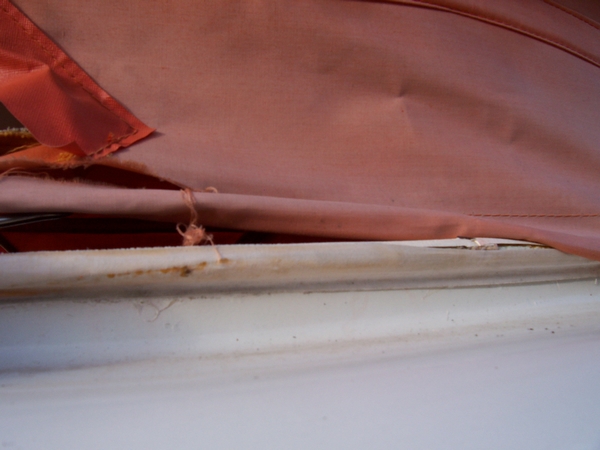

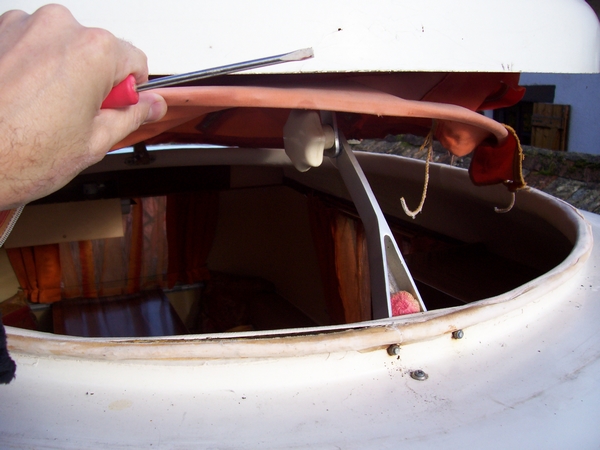

Le bas de la toile tiens également avec un fil de fer retenu en pression avec un simple ressort. Avec un tournevis plat sortir le fil de la gouttière du toit

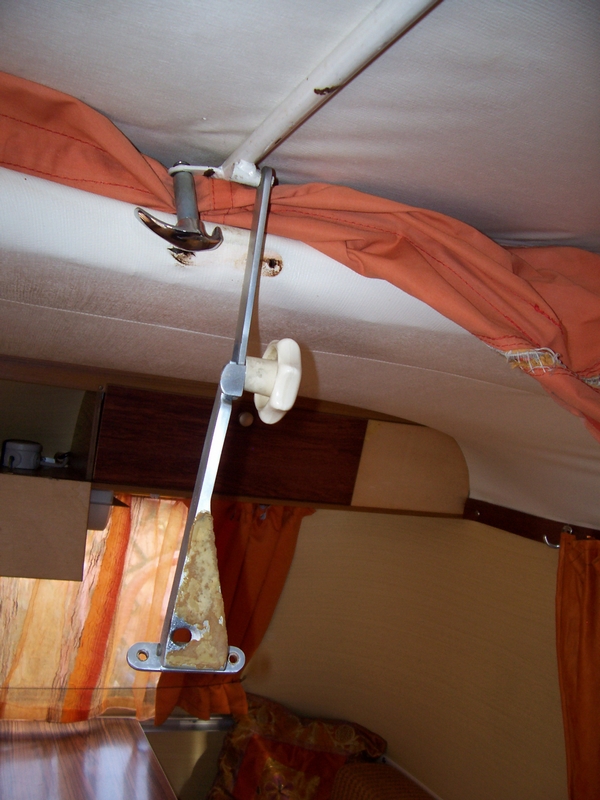

Les fixations des supports de toit (2) sont boulonnées à travers le toit


Dévissez les en tenant le boulon extérieur avec une pince (plus facile à 2!!!)



Ensuite le toit vous tombe sur la tête!!!

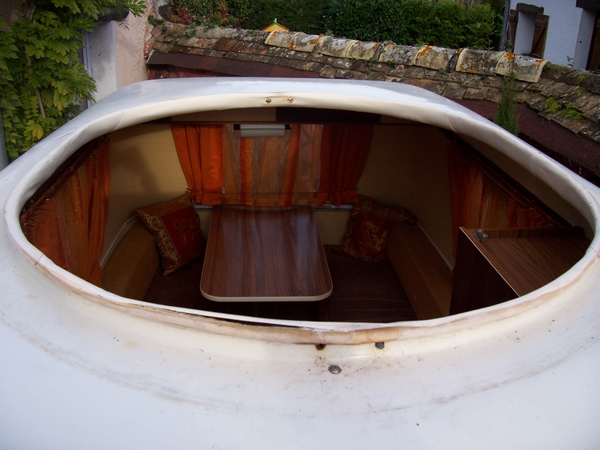

Une Puck décapotable!!!

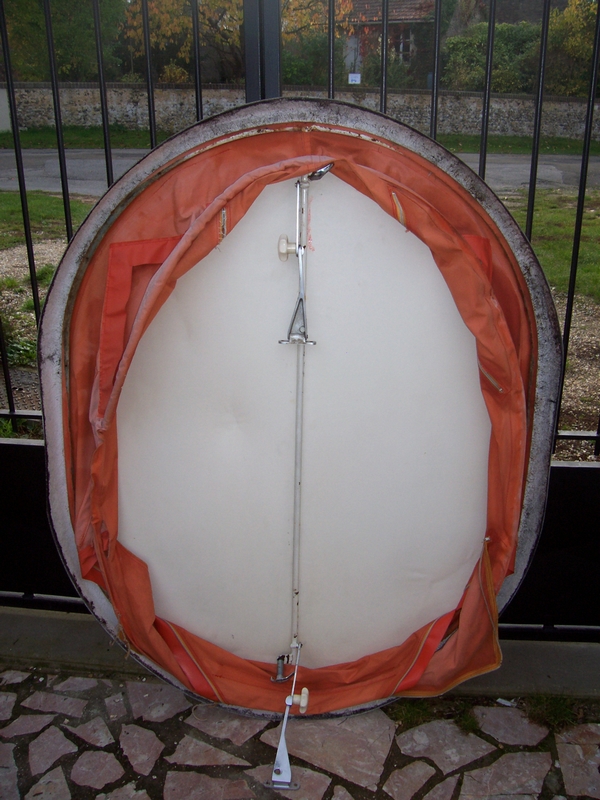

Maintenant reste à enlever la toile du toit...

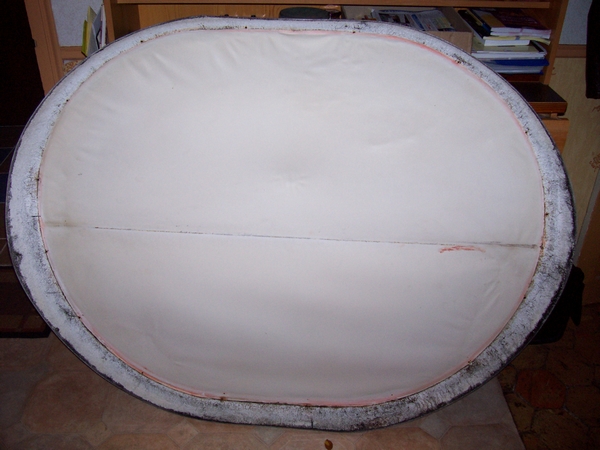

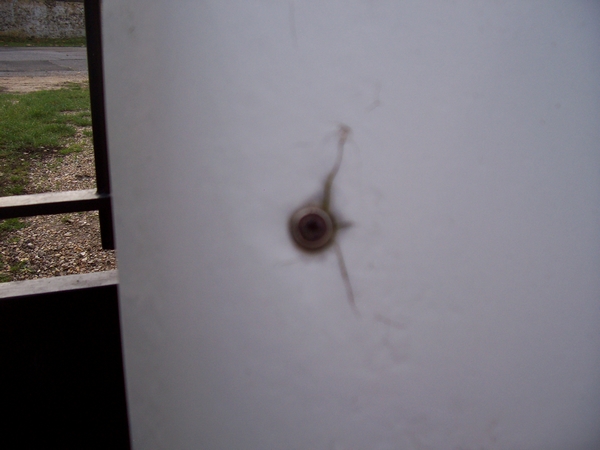

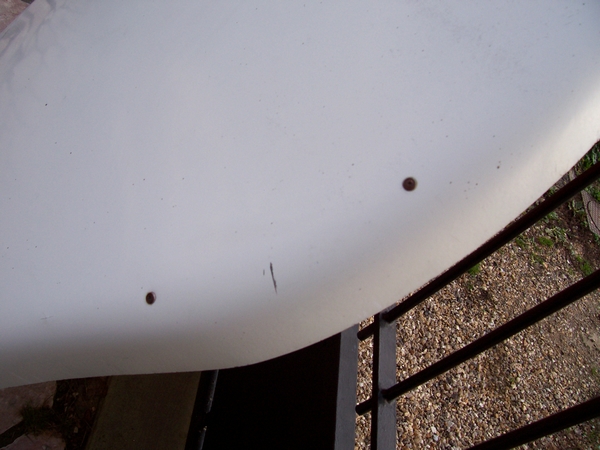

La structure du tube intérieur est fixée par 16 vis qui traversent le toit

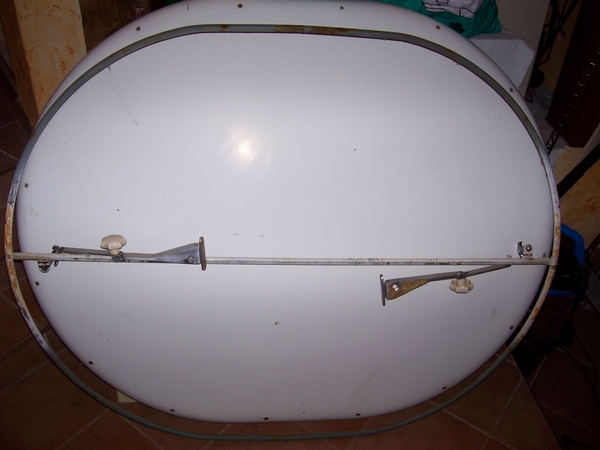

Dévissez l'ensemble pour retirer la structure ovale en tube d'acier




Afin de se servir de l'ancienne toile comme patron découdre celle ci à la jonction centrale

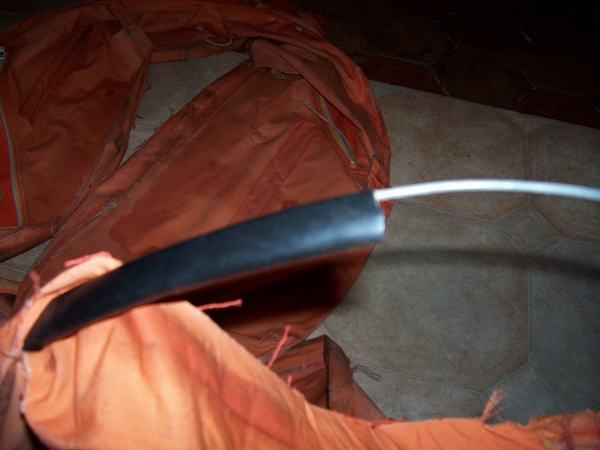

Sortir le fil de fer du bas de la toile et enlever le ressort intérieur



Voila le patron est prêt pour faire la future toile...


J'ai acheté de la toile d'auvent (jaune) par internet (sur un site pour ww combi) afin de réaliser la nouvelle réhausse...

La suite très bientôt

Patrick

[Christophe]

Hello !



Tu vas faire des heureux Patrick MERCI

[rukizuki]

tres courageux, bien obligé, je pense!!!
Pas très compliqué si on a des doigts d'or de couturière ( a disposition) et de mécano.
Le reportage déjà très bien fait éviteras des recherches et des tâtonnements ( sauf si la couturière est accorte) et d'accord, a bien de proprio d'anciennes.. ..
Sur ma troll pas de vis a travers le toit, donc le montage doit être différent..
Bonne continuation et succès
ruki

[djef24]

bravo patrick de faire un tout en un pour la réfection de ce champignon........cela va faire des heureux

[merlau62]

bonjour Patrick, Wahoo...quel boulot ! bravo et bonne continuation

[eribabinbin]

Slt Patrick le virus ne te quitte pas, c'est tant mieux encore une jolie en vue


Bravo

BINBIN.

[troll-manhattan]

La suite de la fabrication de la Toile

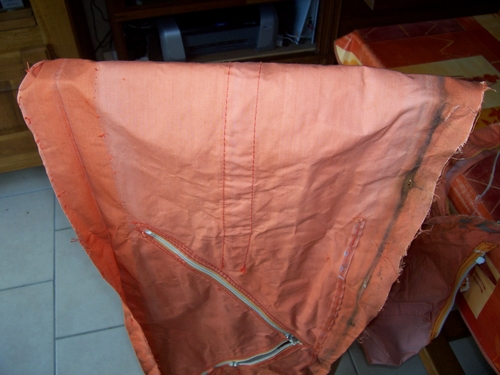

Tout d'abord découdre entièrement l'ancienne toile pour obtenir un patron...




Récupérer les caches plastiques des fermetures éclairs

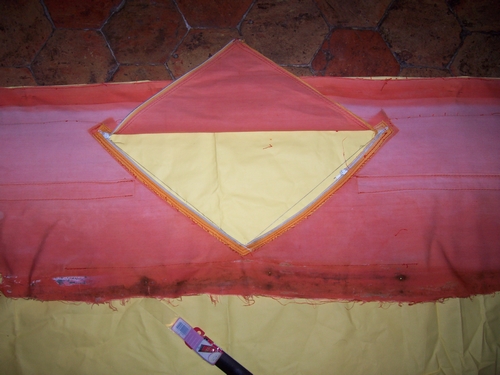

Placer la nouvelle toile à plat (oui je sais elle est jaune!!!) et poser le patron dessus

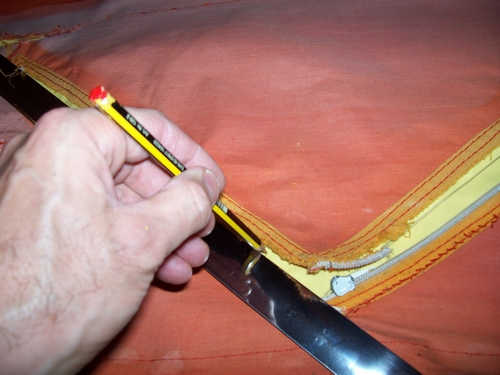

Avec un crayon papier tracer les 4 ouvertures en V de la toile



Couper la nouvelle toile en prévoyant 20cm de plus en longueur car l'ancienne toile avait beaucoup rétrécie avec le temps... (un conseil d'ami )

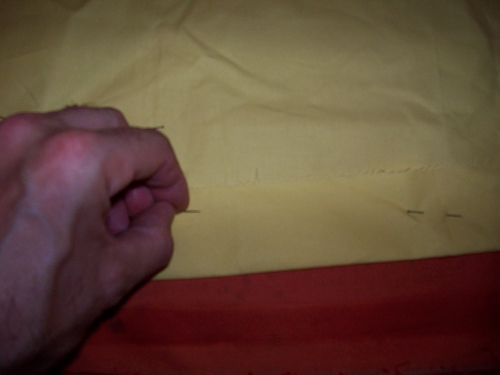

Épingler les ourlets du haut et du bas


Piquer à la machine ces ourlets (c'est là ou il faut mieux avoir des notions de coutures...)

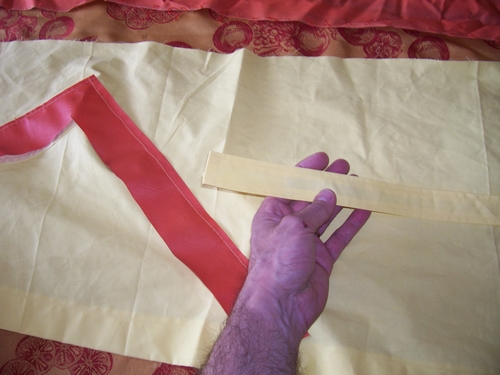

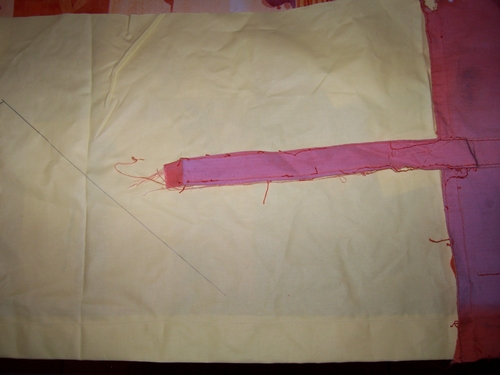

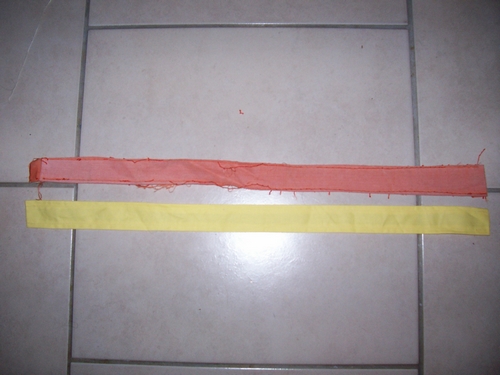

Récupérer les anciennes bandes du centre de la toile (qui permettent de tenir le fil de fer ou l'élastique) afin de faire un patron



Après un passage en machine (faire 4 bandes)

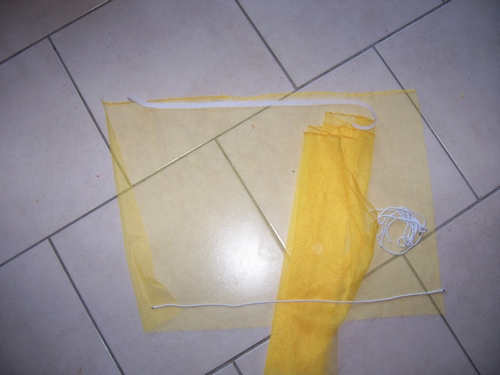

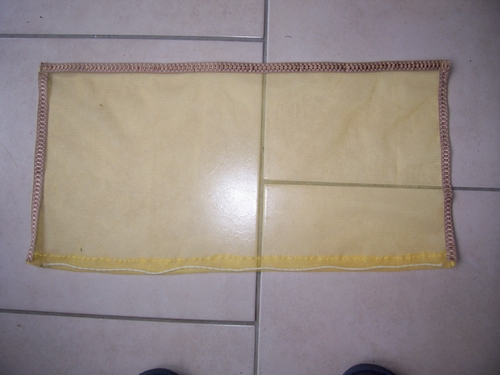

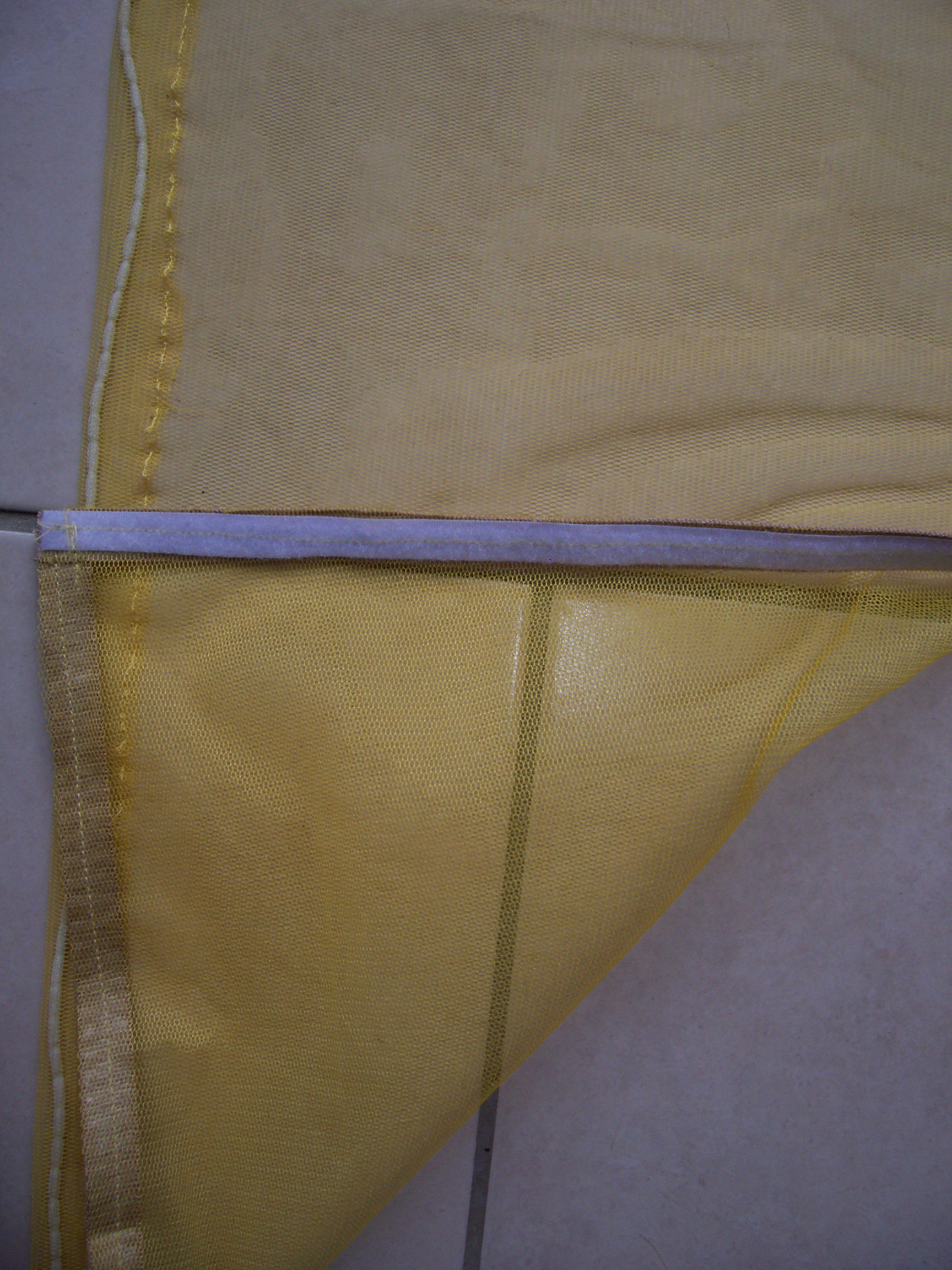

Prévoyez de la toile moustiquaire si elles sont à changer et du plomb de bas de rideaux


Encore un passage en machine et hop!!! (j'ai cousu un petit galon d'ameublement pour la finition)



Et bien sur un "velcro" en haut pour la tenir

Bientôt la suite...
Patrick

[troll-manhattan]

Bon et bien maintenant le plus dur : les fermetures éclairs...

J'ai acheté sur le net des fermetures éclairs "marines" pour résister aux intempéries et à l'oxydation...


Découper les ouvertures là ou vous avez vos marques de crayon

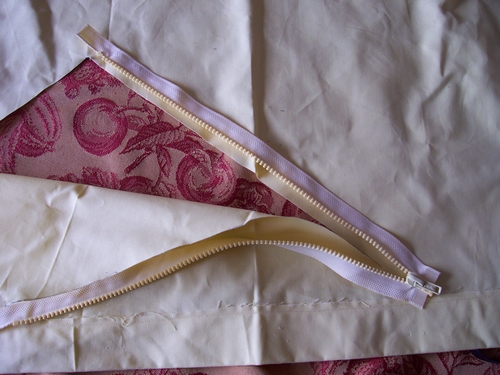

Placer la fermeture sur votre toile afin de l'épingler et de l'ajuster...

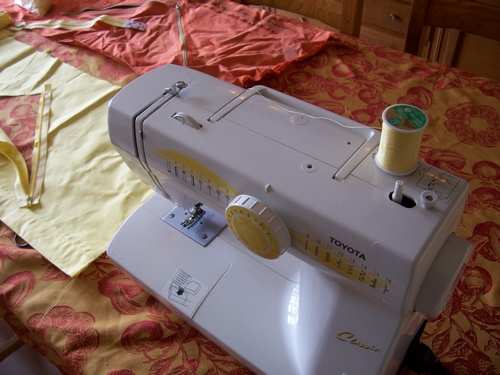

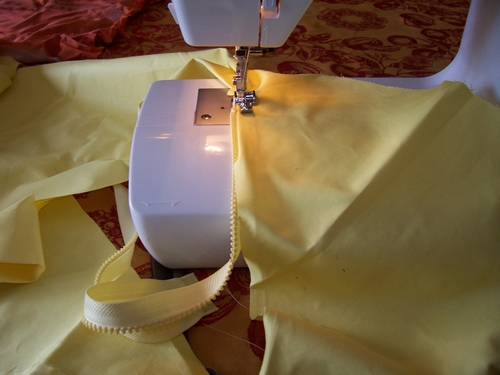

Les choses sérieuses commencent... préparez votre machine à coudre avec le pied de biche spécial "fermeture éclairs" (désolé Christophe pour la marque je n'ai pas trouvé de Land Rover )

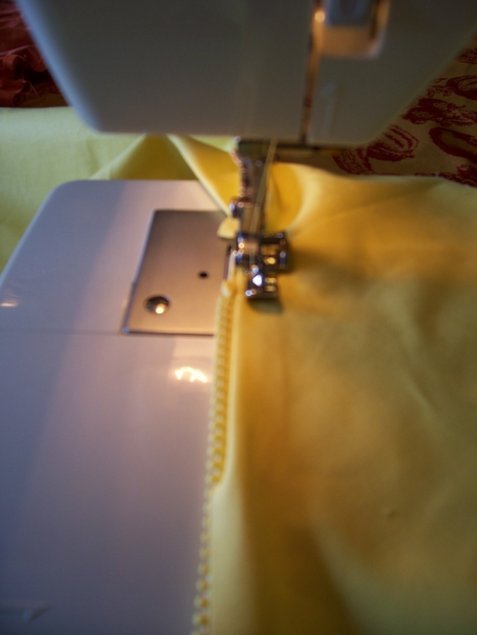

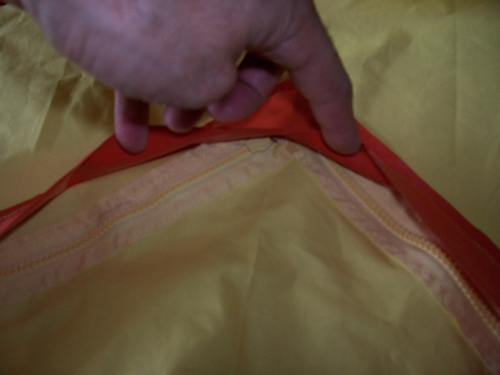

Coudre les fermetures en faisant un ourlet de 1 cm et bien vérifier que celles ci s'ouvrent de haut en bas sinon on recommence!!!!

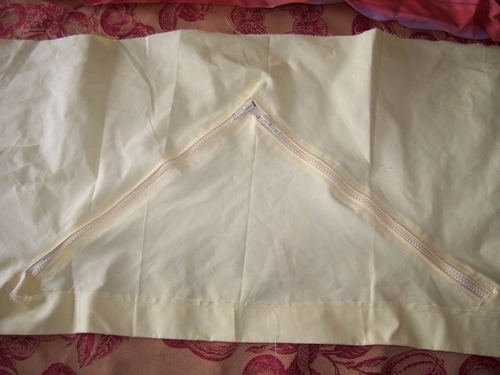

Reproduire l'opération pour les 8 fermetures!!! (env 2 heures...) et voila:

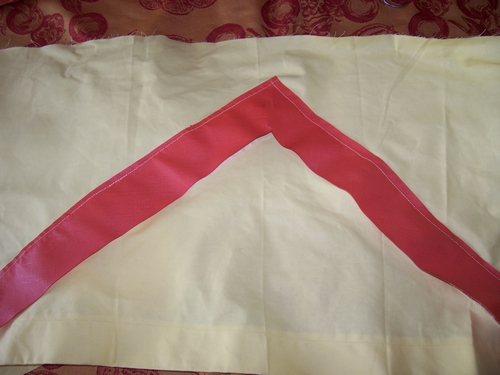

Coudre les protections plastiques à l'extérieur de façon à ce quelles protègent les fermetures éclairs



Coudre les bandes du centre de la toile


Puis ensuite il ne reste plus qu'a coudre la toile d'une extrémité à l'autre, de remettre le fil de fer avec le ressort sur le bas puis de remonter la toile d'abord sur le toit et ensuite sur la caravane (voir démontage et procéder dans le sens inverse...)

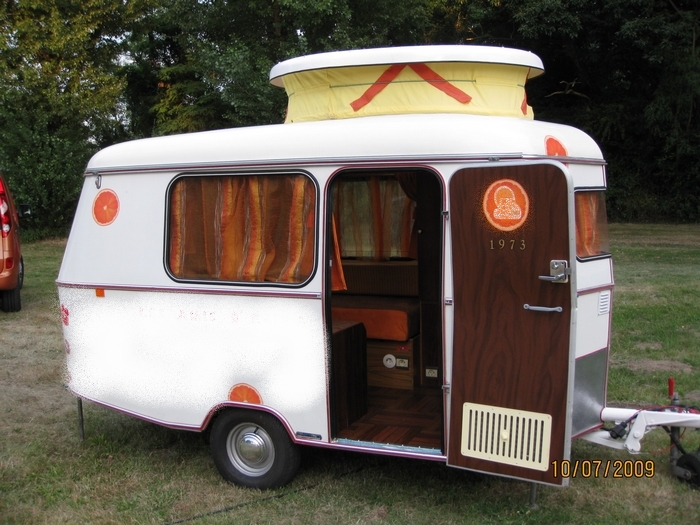

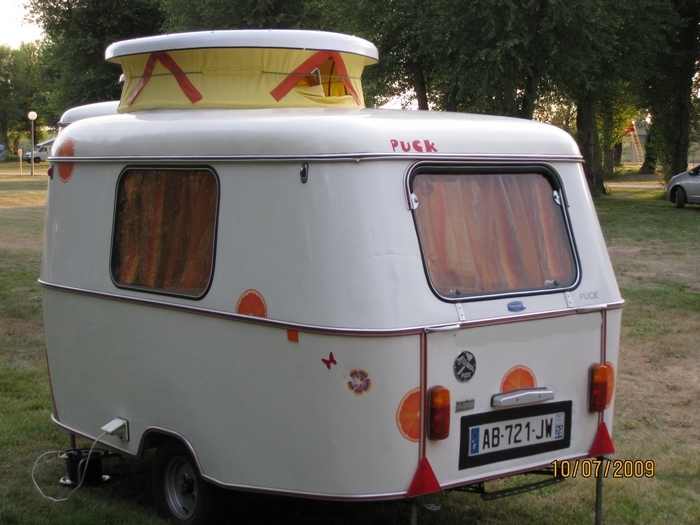

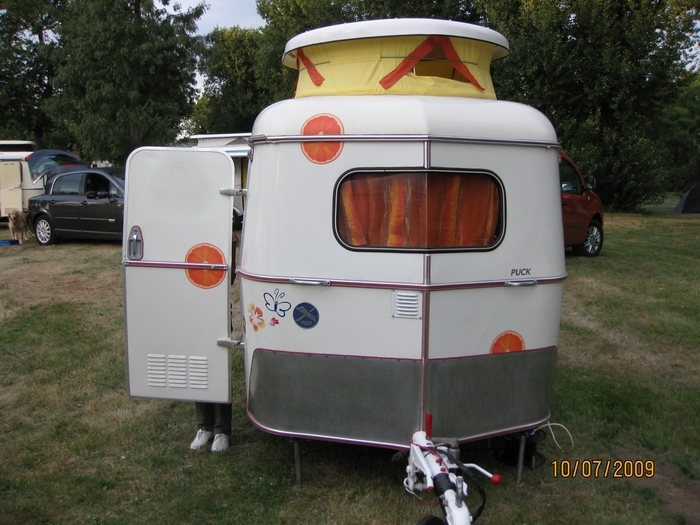

Voila le résultat:





C'est vrai que c'est un peu long et cela demande des notions de couture à la machine mais c'est beaucoup plus économique qu'une toile neuve!!!


A propos j'échange volontiers des "cours de machine" contre des cours "d'électricité" car la je suis un vrai nul...


Cordialement
Patrick
