Batterie cellule qui ne charge plus

[Eribabel]

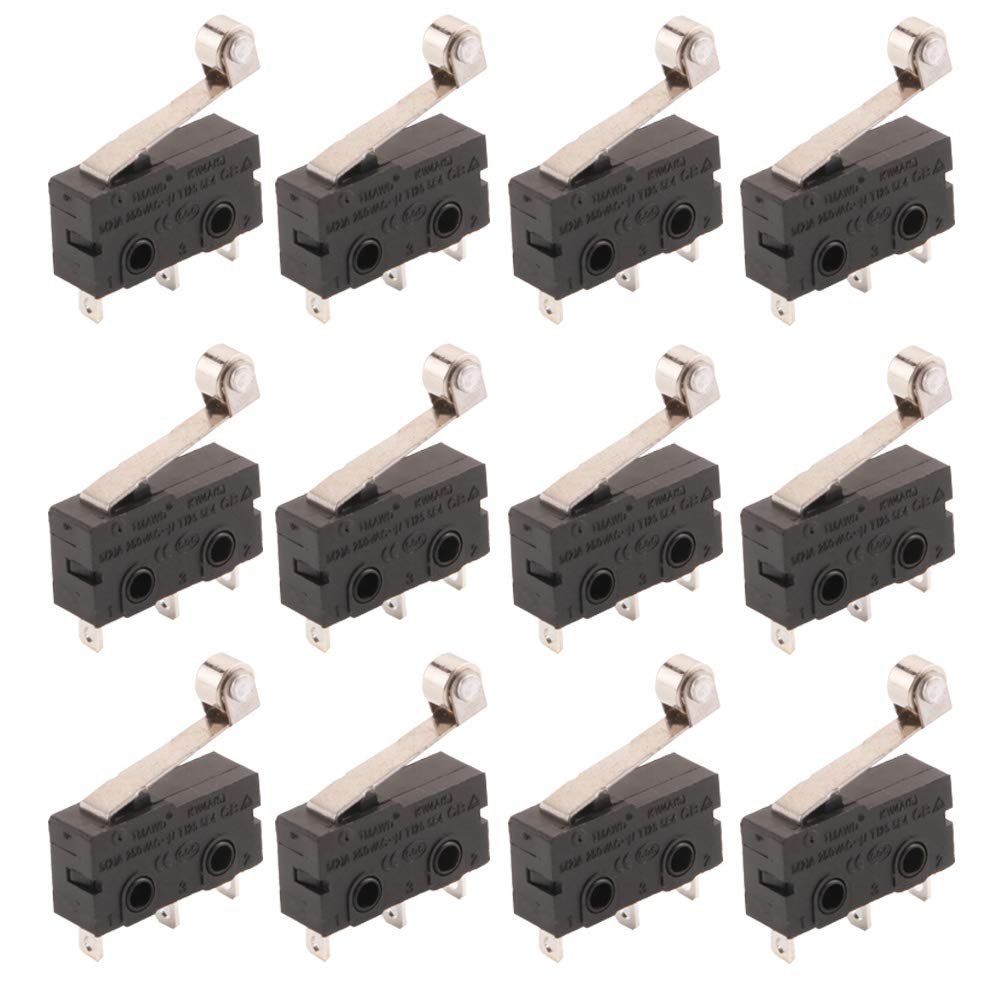

Je suis séduite par les mini contacteurs de Jean-Paul, les Comtois.
Je compte prendre ceux-ci sur Amazon :
https://www.amazon.fr/dp/B07RM23LLX/ref ... merReviews

Eclairage placard1.jpg (89.44 Kio) Vu 3753 fois

Est-ce que c'est bien ceux-là ? Après, il faut que je puisse les fixer

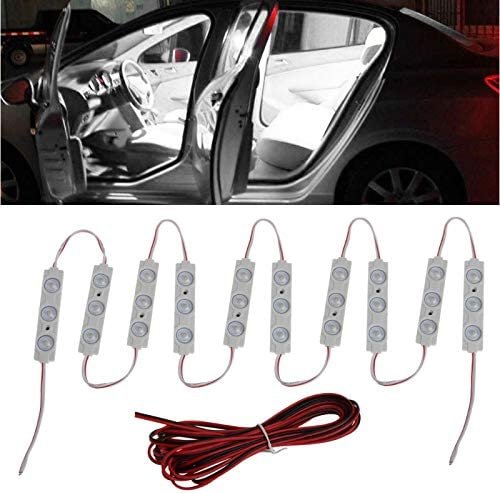

C'est pour mettre avec ces lampes-ci :
https://www.amazon.fr/dp/B07MZWW6K8/?co ... pi_dp&th=1 en 12 v

Eclairage placard2.jpg (41.16 Kio) Vu 3753 fois

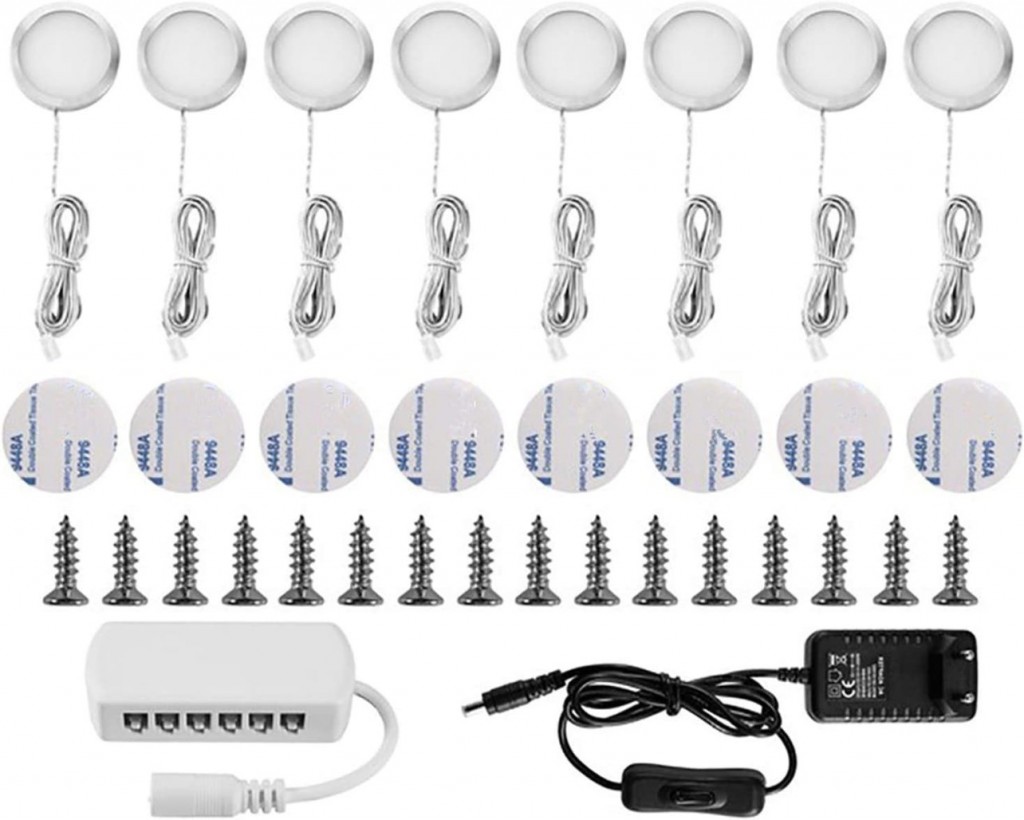

ou celles-ci :
https://www.amazon.fr/dp/B07GFDNZN4/?co ... _lig_pi_dp en 220 v

Selon ce que je serai capable de faire.

[Les Comtois]

Ceux que j'ai utilisé, comme micro interrupteur sont ceux ci https://www.amazon.fr/sspa/click?ie=UTF ... %26psc%3D1 et pour l'éclairage j'utilise du ruban led, qui se coupe à la demande.
Mais il faut un fer à souder pour raccorder les fils de branchement 12V.

[Eribabel]

Pas de soucis, je suis capable de souder avec un fer à souder. Merci pour les liens

[Eribabel]

Hello, avez-vous passé un bon WE ?

J'ai reçu mes micro-interrupteurs et les lampes que je souhaitais pour mes placards.

Sur les micro-interrupteurs, il y a 3 petites cosses 1 - 3 - 2 et de l'autre côté NC - NO - C.
Si je comprends bien ce que j'ai lu à gauche et à droite, je dois couper le fil rouge positif et mettre la partie entrante sur NO et le restant du fil rouge sur C.

Maintenant, la question subsidiaire c'est : "Est-ce que je peux prendre le courant sur les plafonniers ?"

Ne riez pas encore pour mes connaissances médiocres, mais avant de devenir fort comme un chêne, ne dit-on pas qu'il faut d'abord être un gland ?

[Eribabel]

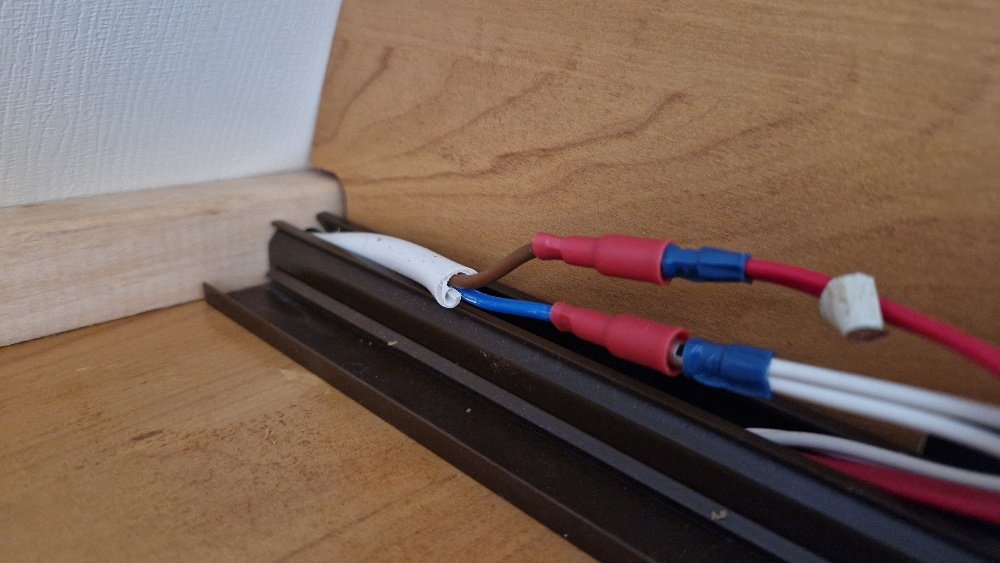

Fil électrique rouge.jpg (82.58 Kio) Vu 3656 fois

Donc je prendrais sur le fil ici marron, je ferais comme une boîte de dérivation.
J'ai trois plafonniers et chacun serait mis à contribution pour un, deux ou trois led. Est-ce possible ?

[Les Comtois]

Vérifier les polarités des fils. Le bleu, si mes souvenirs sont bon, est le +.

[JLM]

Vérifier avec un voltmètre car pour moi le marron c'est le +

[Eribabel]

Pas vraiment besoin de mesurer avec le voltmètre, c'est le marron qui est le positif : on voit sur la photo qu'il est prolongé avec les fils rouges et sur la petite étiquette qui se décolle, il y a un +
Mais vous ne répondez pas à ma question.
Est-ce que je peux me raccorder à ce fil de plafonnier ? (je ne veux pas couper et puis regretter )

[Les Comtois]

Oui, c'est possible

[lucien79]

Ce circuit est en 12 volts pour ne pas le savoir je me suis planté quand j''ai voulu changer mon plafonnier pour un LED 220 v avec adaptateur incorporé, bah cela ne fonctionnait pas, vérif des anciennes bingo 12v
En 10 ans aucune n'a jamais grillé et pourtant il y a 3 plafonniers et la lampe extérieure qui fonctionnent ainsi

jfl

[Eribabel]

Les LEDs que j'ai acheté sont en 12 volts

[eribabinbin]

Les LEDs que j'ai acheté sont en 12 volts

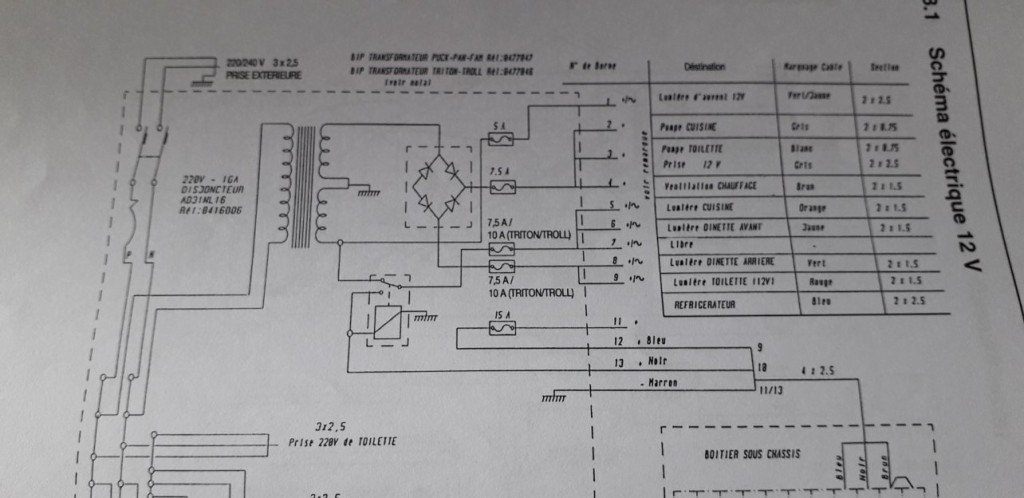

Bonsoir Cynthia , si ça peut t'aider schéma électrique.

Vérifier 12 DC ou 12 AC

Benjamin

20191026_180848 schéma électrique.jpg (79.45 Kio) Vu 3556 fois

[Eribabel]

Merci Benjamin, mais j'ai des difficultés à comprendre les schémas électriques et j'ai toujours tous les documents de ma caravane

Par contre, je me suis acheté un chouette petit truc, c'est ceci :

Ça me facilitera les choses dans les placards

[eribabinbin]

Hello, avez-vous passé un bon WE ?

J'ai reçu mes micro-interrupteurs et les lampes que je souhaitais pour mes placards.

Sur les micro-interrupteurs, il y a 3 petites cosses 1 - 3 - 2 et de l'autre côté NC - NO - C.
Si je comprends bien ce que j'ai lu à gauche et à droite, je dois couper le fil rouge positif et mettre la partie entrante sur NO et le restant du fil rouge sur C.

Maintenant, la question subsidiaire c'est : "Est-ce que je peux prendre le courant sur les plafonniers ?"

Ne riez pas encore pour mes connaissances médiocres, mais avant de devenir fort comme un chêne, ne dit-on pas qu'il faut d'abord être un gland ?

Bonsoir Miss EDF

Je vais essayer de faire simple

Tu peux te repiquer sur le plafonnier sur le schéma c'est le plot 5 et il est alimenté en 12 AC. Selon le type de led lampe ou bande led il se peut que tu es un sapin de noël car non 12 DC auquel cas il te faudra un pont d'iode , voir binbin http://www.forumeribatouring.com/viewto ... ed#p144901

20191026_180848 schéma électrique.jpg (79.45 Kio) Vu 3492 fois

En espérant t'avoir éclairé

Benjamin.

[Eribabel]

J'ai appris quelque chose avec ton post et le pont de diodes, je retiens, merci

J'ai eu un doute hier en m'endormant : selon le dessin que j'ai fait, est-ce que le spot 3 s'allumera bien si le 1 et le 2 sont éteints ?
C'est très simplifié, hein

Lumière de placard.jpg (29.46 Kio) Vu 3452 fois

[eribabinbin]

OUIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII et vice versa , bien vu

Benjamin

[Eribabel]

Merci ! Allez, ce WE, je vais essayer de me lancer... pas trop loin

[eribabinbin]

Merci ! Allez, ce WE, je vais essayer de me lancer... pas trop loin

Avec quel logiciel as-tu fait ce schéma électrique (siouplet) ?

Benjamin.

[lucien79]

Merci Benjamin, mais j'ai des difficultés à comprendre les schémas électriques et j'ai toujours tous les documents de ma caravane

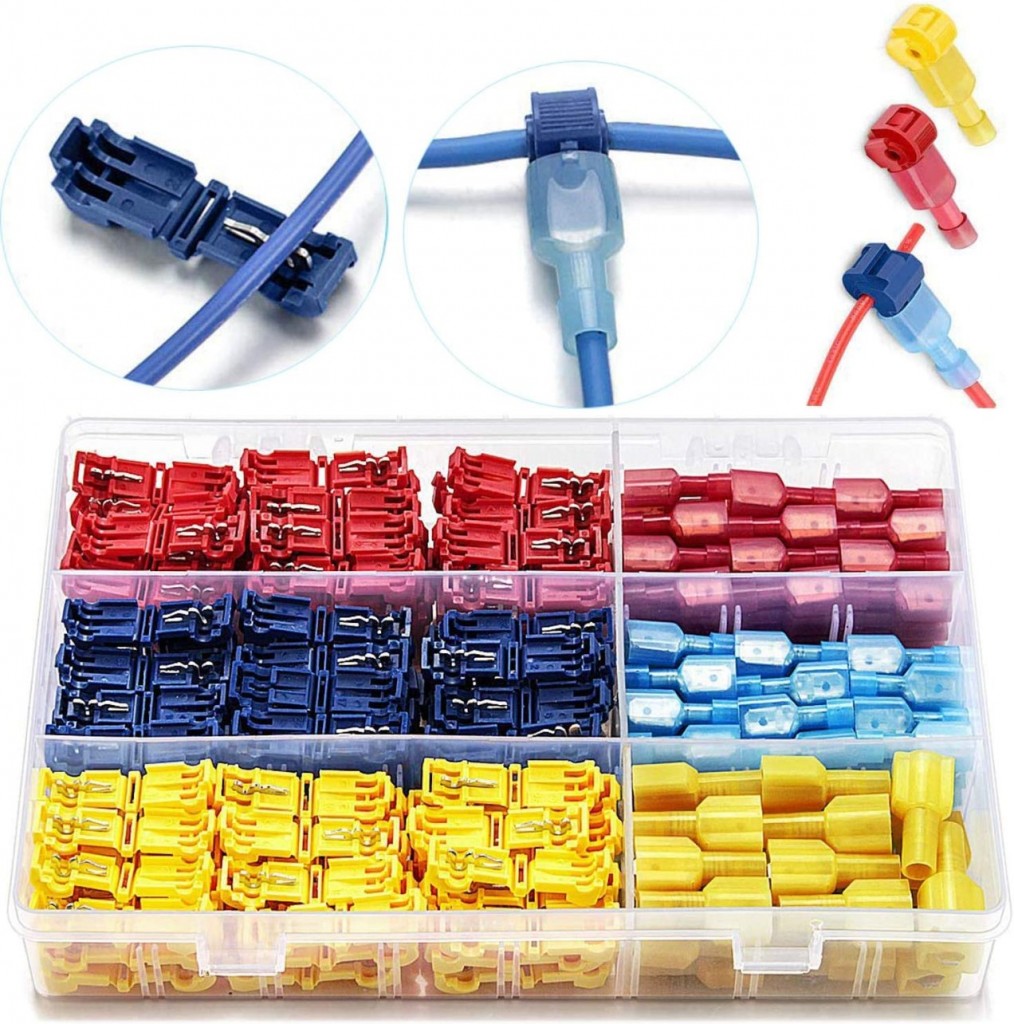

Par contre, je me suis acheté un chouette petit truc, c'est ceci :

connecteur électrique.jpg

Ça me facilitera les choses dans les placards

Tes petits trucs, surtout les T sont géniaux, trop tard pour mes installations déjà réalisées, mais pour les futures faut que j'enrichisse ma collection (leur usage est-il réservés exclusivement au 12v ou pas ?)
Bon courage pour le weekend

jfl

[Eribabel]

Avec quel logiciel as-tu fait ce schéma électrique (siouplet) ?

Benjamin.

J'en ai plein des logiciels de dessin sur mon ordi, Gimp, Krita, Inkscape, et même une tablette graphique parce que j'aime le dessin et les images mais honte à moi, pour le gribouillage vite fait comme ce dessin, j'utilise toujours Paint !

[Eribabel]

tes petits trucs, surtout les T sont géniaux, trop tard pour mes installations déjà réalisées, mais pour les futures faut que j'enrichisse ma collection (leur usage est-il réservés exclusivement au 12v ou pas ?)
Bon courage pour le weekend

jfl

Non, ça marche aussi pour le 220V : jusqu'à 300V et 15 ampères pour les plus gros (les jaunes) mais uniquement pour les fils mous.

[Les Comtois]

Je viens de changer la réglette lumineuse au dessus des feux gaz et de l'évier dans la Superpuck, eh bien le plus n'est pas le marron mais le rouge. D'où l'intérêt de vérifier avec un voltmètre

[JLM]

Si installation conforme marron, rouge, noir c'est du +, bleu du - jaune/vert la terre

Mais en effet il vaut mieux vérifier avec un voltmètre ou une ampoule si pas de voltmètre

[Eribabel]

Et bien vous aviez raison avec vos fils et la polarité, il vaut mieux vérifier car les fils ne sont pas toujours conformes aux couleurs traditionnellement utilisées, j'en ai fait l'expérience
Rien de bien méchant, juste perdu un peu de temps.
J'ai la lumière dans tous mes placards supérieurs, c'est trop bien, je ferai un joli sujet bientôt

[Eribabel]

Et en fait, je ne testais pas parce que mon multimètre était cassé mais je l'ai réparé
J'ai fait une petite soudure et j'ai enduit de colle à chaud. Je ne testerais pas sur le 220 de la maison mais pour ma caravane, ça a fait le travail. Même pas peur !

Multimètre réparé1.jpg (34.01 Kio) Vu 3099 fois

Multimètre réparé2.jpg (34.23 Kio) Vu 3099 fois

[LANDERIBA]

Les cordons sont en vente libre !! Exemple :
https://www.cdiscount.com/bricolage/ele ... #mpos=0|mp

Mais vu le prix, un appareil complet peut être plus rentable !! Exemple :
https://www.cdiscount.com/bricolage/ele ... #mpos=0|mp

JP

[Eribabel]

Merci Landeriba, je ne savais même pas que les fils se vendaient tout seul. C'est une bonne nouvelle pour la nature, je vais prendre les fils tout seuls

J'AI UNE GRANDE NOUVELLE ! OYEZ ! OYEZ !
Mon ami électricien est venu réparer ma caravane

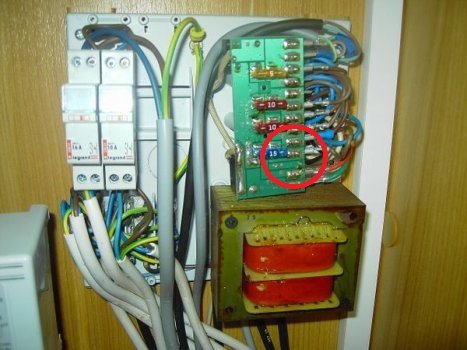

C'est la carte électronique du boîtier Bip qui avait perdu 2 de ses soudures qui faisait un faux contact. Du coup, plus de soucis, je suis tellement contente.

Boîtier Bip.jpg (39.23 Kio) Vu 3049 fois

Ceci est une photo à titre d'exemple, ce n'est pas mon boîtier, voici la source : http://www.caravane-infos.net/site/tech ... terie.html
