julienv26 a écrit : jeu. 22 juin 2023 15:43

Ah bizarre que le dc/dc ne booste pas la tension, il me semblait que c'était pourtant le cas.
Concernant la chute de tension j'avais observé un phénomène similaire, au début de la charge avec la tension bien réglé j'avais une légère chute de tension que j'avais estimer normale car à la fin de la charge la tension était bonne. A voir en condition réelle comment se comporte l'ensemble, à priori avec du soleil ça devrait bien fonctionner, par temps couvert ça semble plus compliqué.

En attendant ca fonctionne a moindre coût .

rey a écrit : lun. 26 juin 2023 12:03
Eribasuomi a écrit : dim. 18 juin 2023 21:51 Je pense opter pour une pose sur "amortisseurs" comme sur la photo . Collage avec Sikaflex 221 ou spécifique marine .
Pas mal ces plots amortisseurs tu as trouvé ca oú?

Voici les références :

Un test d'une semaine en exposition directe au soleil laisse de légères traces de jaunissement. La découpe des amortisseurs se fait bien , le ponçage sur du papier de verre à le même effet que l'abrasion d'une gomme, cela laisse des "pluches" sous forme de filaments. La surface reste liste et non granuleuse. Au soleil par de "liquéfaction" de la structure qui reste stable.

: Référence des amortisseurs.; Capture d’écran 2023-07-02 à 19.07.31.png (34.54 Kio) Vu 4558 fois

L'avantage est qu'ils sont blancs ce qui est assez rare pour ce genre de composant.

Prochaine étape , test de collage .

Voici les résultats sur le travail des "amortisseurs" qui vont s'intercaler entre le toit et le panneau solaire.

: Partie enlevée ( scie à métaux ); Capture d’écran 2023-07-04 à 13.42.30.png (366.3 Kio) Vu 4514 fois

: Epaisseur de la partie enlevée; Capture d’écran 2023-07-04 à 13.42.51.png (128.93 Kio) Vu 4514 fois

: Différence neuf / résultat épaisseur; Capture d’écran 2023-07-04 à 13.45.43.png (283.88 Kio) Vu 4514 fois

: Neuf / Partie enlevée / Résultat; Capture d’écran 2023-07-04 à 13.45.32.png (512.93 Kio) Vu 4514 fois

: Dessous après ponçage / tronçonnage; Capture d’écran 2023-07-04 à 13.45.13.png (451.98 Kio) Vu 4514 fois

: Comparaison Neuf / exposé au soleil ( 7 jours); Capture d’écran 2023-07-04 à 13.44.59.png (364.45 Kio) Vu 4514 fois

Je vais tester également résistance au chaud avec décaper thermique , et ensuite un test de collage sur un ancien panneau solaire.

Que de boulot pour fixer un panneau sur le toit

Et qui risque de s'envoler avec le vent, j'en ai connu des mal collés qui ont quitté le navire, euh l'

NON, j'ai rien dit

JP

Oui effectivement c'est un risque .

Je compte placer 12 plots et la partie avant du panneau sera collée donc théoriquement pas ou peu de prise au vent. Le panneau étant souple.

Un test de collage et d'arrachement sur un ancien panneau avec un plot sera fait .

Décoller l'ancien panneau ne fut pas facile et j'espère que les 12 plots avec double collage seront bien se tenir.

Le principal objectif étant la ventilation du panneau .

Eribasuomi a écrit : mar. 4 juil. 2023 21:51 Oui effectivement c'est un risque .

Je compte placer 12 plots et la partie avant du panneau sera collée donc théoriquement pas ou peu de prise au vent. Le panneau étant souple.

Un test de collage et d'arrachement sur un ancien panneau avec un plot sera fait .

Décoller l'ancien panneau ne fut pas facile et j'espère que les 12 plots avec double collage seront bien se tenir.

Le principal objectif étant la ventilation du panneau .

Je ne sais pas si tu en as parlé, mais collé au Sika 221 il ne va pas s'envoler

Benjamin

Je ne sais pas si tu en as parlé, mais collé au Sika 221 il ne va pas s'envoler

Benjamin

J'ai opté pour deux produits :

Le 554 (zut celui reçu est noir et non blanc), pas trop grave, le panneau solaire est noir
et le spécial marine pour les éléments sur le pont.
Dans les Sika il est parfois bien difficile de faire un choix,

Prendre tout Sika extérieur marine.
Pas d'erreur.
J'ai donné dans le milieu de la voile.

V'la qu'on nous méne en bateau ici

Mais y parait qu'en bateau l'air y bat .......

Les "amortisseurs" de vibrations ayant légèrement pris une teinte jaunâtre au soleil , un traitement au produit oxygéné plus soleil a permis de retrouver la coloration initiale.

: Traitement au produit oxygéné de coiffure; Capture d’écran 2023-07-05 à 23.13.54.png (423.85 Kio) Vu 4402 fois

trois encore jaune ( non traités ) , le reste a retrouvé la teinte blanche .

Pour rappel : Produit .

: Créme oxygénée; Capture d’écran 2023-07-05 à 23.19.24.png (360.65 Kio) Vu 4402 fois

rey a écrit : mer. 5 juil. 2023 21:31 V'la qu'on nous mène en bateau ici
Mais y parait qu'en bateau l'air y bat .......

Tu la sors bonne !!

JP

LANDERIBA a écrit : mer. 5 juil. 2023 23:22
rey a écrit : mer. 5 juil. 2023 21:31 V'la qu'on nous mène en bateau ici
Mais y parait qu'en bateau l'air y bat .......
Tu la sors bonne !!

JP

Purée

Benjamin

Eribasuomi a écrit : mer. 5 juil. 2023 23:20 Les "amortisseurs" de vibrations ayant légèrement pris une teinte jaunâtre au soleil , un traitement au produit oxygéné plus soleil a permis de retrouver la coloration initiale.

Pas bête l'idée de la décoloration au peroxyde , mais ça reviendra à la première exposition au soleil( enfin au bout d'un certain temps ) .
Dans ton cas les tampons seront a l’abri sous le panneau donc pas trop exposé au soleil.

LANDERIBA a écrit : mer. 5 juil. 2023 23:22 Tu la sors bonne !!
JP

Oui, quand le labo pas être beau hooo HOO hoooOOOO,
Bande de cinglés héééé HEEEEEE héééé

Eribabinbin a écrit : Purée

Olé !!

Je vais me ventiler ça chauffe

rey a écrit : jeu. 6 juil. 2023 12:19
Eribasuomi a écrit : mer. 5 juil. 2023 23:20 Les "amortisseurs" de vibrations ayant légèrement pris une teinte jaunâtre au soleil , un traitement au produit oxygéné plus soleil a permis de retrouver la coloration initiale.
Pas bête l'idée de la décoloration au peroxyde , mais ça reviendra à la première exposition au soleil( enfin au bout d'un certain temps ) .
Dans ton cas les tampons seront a l’abri sous le panneau donc pas trop exposé au soleil.

Je traite également le toit qui était "taché" par la "cuisson" du mastic de collage du panneau . Travail débuté il y a deux semaines , les traces brunes ne sont pas réapparues . Il faut souhaiter que cela dure dans le temps au niveau du traitement. Sinon obligation de procéder à l'application d'une peinture spécifique qui sera peut être utilisée pour "protéger" les tampons.

Avant panneau solaire enlevé.

Etape 5.png (278.33 Kio) Vu 4351 fois

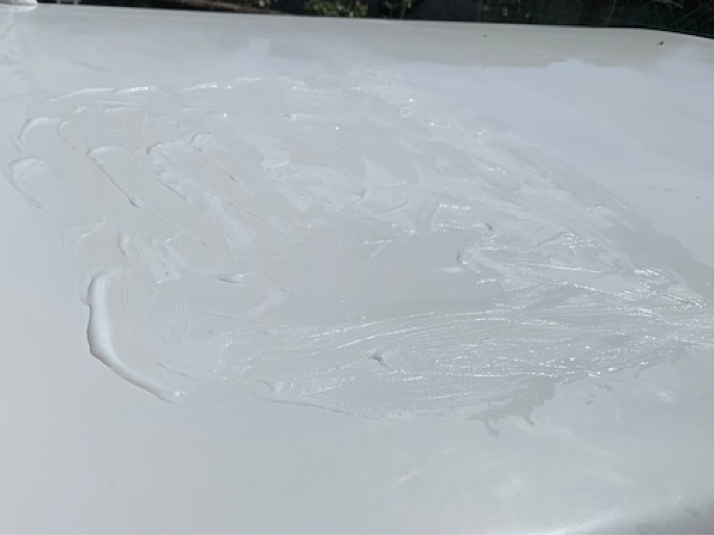

Dernière étape du traitement.

Capture d’écran 2023-07-06 à 14.30.31.png (276.86 Kio) Vu 4351 fois

Eribasuomi a écrit :

Je traite également le toit qui était "taché" par la "cuisson" du mastic de collage du panneau . Travail débuté il y a deux semaines , les traces brunes ne sont pas réapparues . Il faut souhaiter que cela dure dans le temps au niveau du traitement.

je viens de demander a notre chimiste au taf

Le péroxyde d'hydrogene attaque tout!
Tout sauf.....sauf...... les thermodur comme le polyester , ou du moins il les attaques moins ( ouf!!!)
Donc la décoloration devrait durer dans le temps.
En revanche sur les élastomer comme le caoutchouc , le latex

, et autre matiére élastique ca risque de se craqueler avec le temps.

En résumé pas d'inquiétude pour le toit de l'ériba , mais pour les tampons

c'est un truc a se faire des cheveux blanc

Le fait que ces tampons aient jaunies , c'est qu'il ne sont pas traité anti UV , donc l'élastomer contenu dedans réagit aux UV : Il jaunit d'abord et ensuite il se délitera.
Le seul fait de les peindre , mais la peinture ne va pas tenir trés bien , va évidement les protéger des UV.
Aprés comme je disais plus haut ils seront sous le panneau , sauf ceux qui se retrouvent au bord.

Travaux de peinture.

Voici quelques photos .

Deuxième couche . La teinte / référence peinture utilisée est vraiment plus "blanche" que celle du toit de l'Eriba et cela tranche .
Mais le principal objectif était et reste la protection du toit face à la pluie .

: Traces de colle du ruban; Capture d’écran 2023-07-15 à 23.06.04.png (344.17 Kio) Vu 4289 fois

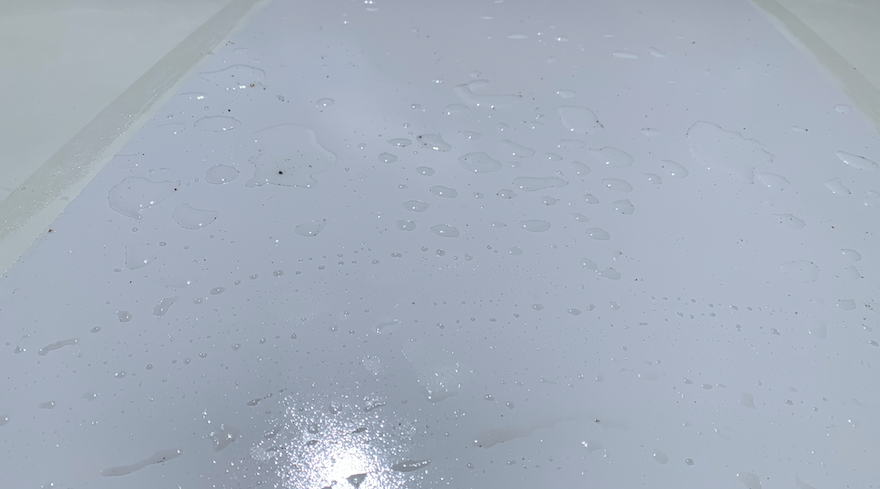

: Les traces de colle sont à enlever; Capture d’écran 2023-07-15 à 23.07.36.png (515.31 Kio) Vu 4289 fois

: Un léger ponçage des bords avant une troisième couche; Capture d’écran 2023-07-15 à 23.06.53.png (784.86 Kio) Vu 4289 fois

Peinture :

Matériel utilisé .

Seringue pour éviter d'avoir le pot de peinture directement sur le toit , un renversement est si vite arrivé .
Rouleau mousse pour éviter les dépôts .
Perche car avec des gants caoutchouc , la manchette fait gouttière et la transpiration des mains n'est pas compatible avec la peinture .

et le résultat après nettoyage.

: Capture d’écran 2023-07-16 à 23.07.05.png (371.03 Kio) Vu 4255 fois

: Capture d’écran 2023-07-16 à 23.07.20.png (286.74 Kio) Vu 4255 fois

: Capture d’écran 2023-07-16 à 23.07.32.png (233.37 Kio) Vu 4255 fois

: Capture d’écran 2023-07-16 à 23.09.19.png (279.09 Kio) Vu 4255 fois

: Capture d’écran 2023-07-16 à 23.08.57.png (295.36 Kio) Vu 4255 fois

Suite des opérations de positionnement du panneau solaire sur le toit .

: Test de positionnement du panneau sur le toit; test positionnement.png (680.66 Kio) Vu 4148 fois

Le panneau solaire est maintenu par 11 plots .
La partie avant est sur sa bande de contact avec le toit , collé directement. Un ruban adhésif extra fort / transparent et traité UV viendra coiffer la jonction panneau solaire toit.

: Test de courbure du panneau partie avant; test courbure cx.png (593.3 Kio) Vu 4148 fois

L'option initiale état d'avoir un déflecteur , mais comme le panneau est souple , il est plus simple de le maintenir directement par collage sur le toit.

: Collage plots et peinture sur panneau; collage plots panneau et peinture.png (786.27 Kio) Vu 4148 fois

Les plots ont été collés sur le panneau avec du sikaflex . Celui-ci a été placé pour chaque plot sur la partie circulaire du plot en plus d'un point de colle central.

: Collage sur toit de l'ensemble; collage sur toit et charge.png (711.38 Kio) Vu 4148 fois

Le collage sur le toit a été réalisé avec l'utilisation de deux sikaflex différents . Blanc en extérieur et noir en partie centrale du plot.

: Vue courbure vers avant; courbure vers avant.png (579.11 Kio) Vu 4148 fois

Vue vers l'avant avec sa charge de maintien.

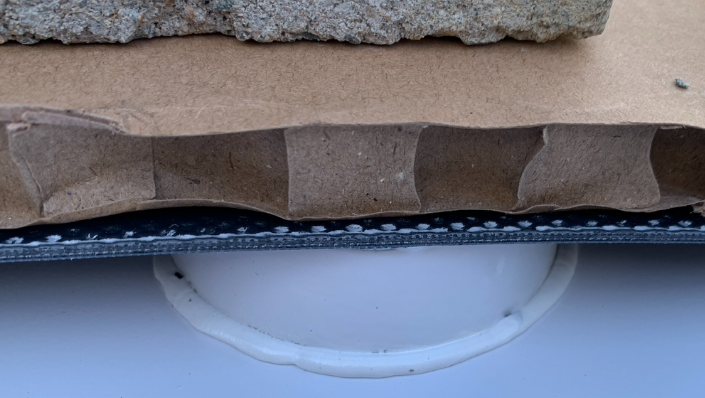

: Sikaflex forme un joint plein; collage plein.png (446.67 Kio) Vu 4148 fois

Image d'un plot qui a été correctement "chargé" en sikaflex . Ce n'est pas le cas de tous et il y aura quelques compléments à faire lorsque cela est possible , sinon cela restera en l'état.

: Mise en charge ( poids ) du panneau suite collage; mise en charge collage.png (198.88 Kio) Vu 4148 fois

Vue générale de l'opération avant "démoulage. "

Vue panneau solaire sur ses plots d'ancrage.

: panneau sur toit; PANNEAU SOLAIRE SUR PLOTS.png (357.14 Kio) Vu 4093 fois

Test de pluie en statique, l'eau s'écoule bien et ne stagne pas.

: partie avant; PANNEAU SOLAIRE VUE PARTIE AVANT.png (185.62 Kio) Vu 4093 fois

La jonction panneau, toit est faite sur la partie avant.

: reste à brancher le câble du panneau; CABLE PANNEAU SOLAIRE DANS COMPARTIMENT ELEC.png (480.79 Kio) Vu 4093 fois

Passage du câble par les deux passe pont étanches du toit supérieur ( rehaussé ) et du "toit" fixe. Le plus difficile a été de récupérer le câble à l'intérieur.

Demain, branchement au MPPT et tests du panneau et du système de charge.

Une bien belle installation, très beau travail, j'espère que le panneau va bien tenir.

Un déplacement vers la pointe du Finistère sera le test .

Eribasuomi a écrit : ven. 28 juil. 2023 23:19 Un déplacement vers la pointe du Finistère sera le test .

Aïe !
Le choix d'un endroit ensoleillé aurait été judicieux.

=> donc

C'est ben vrai ça, sinon on va être envahis !!!

JP

J'y viendrai un de ces 4.
J'ai adoré le Morbihan, alors ...

bruno3166 a écrit : sam. 29 juil. 2023 10:03
Eribasuomi a écrit : ven. 28 juil. 2023 23:19 Un déplacement vers la pointe du Finistère sera le test .
Aïe !
Le choix d'un endroit ensoleillé aurait été judicieux.

=> donc

Le soleil n'est pas recherché, c'est la tenue du panneau en condition de fort vent qui sera testée.

De toute façon, l'ensemble routier est limité en vitesse.

: Limite de vitesse; Capture d’écran 2023-07-31 à 23.00.52.png (329.26 Kio) Vu 3999 fois

Après 3800 km , le panneau est toujours accroché au toit de la Troll . Au niveau production électrique on est maintenant autonome et tranquille.

Des mesures de productions /consommations seront faites sur notre séjour.

: Tableau des relevés; Capture d’écran 2023-08-16 à 13.56.38.png (100.79 Kio) Vu 3879 fois

Super alors ! .
Pour notre part sommes aux Collieurs au dessus de Gérardmer.
Un calme !!!!
Proprio hyper sympa et gentil.
Bref.
Panneau et conso autonome pour recharge téléphone (sans réseau) éclairage, recharge enceinte/et lampe camping gaz sur accu et éclairage LED.

Nouvelles du panneau solaire et de sa configuration .

En quelques mots :

En trois semaines sans raccordement électrique , nous sommes passés de 100 % SOC à 30 % .

La plus forte production durant cette période : 530 Wh
La plus faible : 40 Wh

Ce paramètre étant directement lié aux conditions météo et
à l’orientation du panneau.

Les éléments consommateurs d’énergie .

Frigo à compression : CFX 3
La centrale : E trailer
Éclairage :
Mover lors de son usage :
Consommation : ordinateur / tablette / téléphones / passerelle wifi - GSM .
Pompes eau .
Convertisseur 12 V / 220 V .

Tableau complet de la production sera mis en ligne lorsque toutes les données seront collectées .

Le soleil étant de retour nous espérons remonter au delà des 30% SOC de la batterie EZA lithium de 110 Ah.

Dernier relevé
