Jeu vertical timon 1983 (bagues)

[rey]

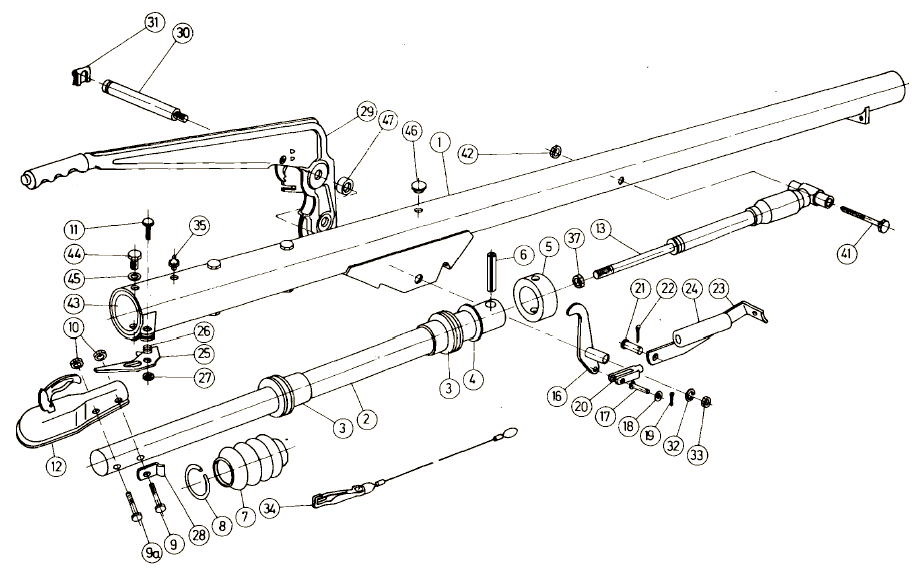

Salut a tous , voici mon premier sujet, bien qu'ayant surfé sur la partie timon je n'ai pas trouvé de sujet identique et je pense dans ce cas que personne n'a encore changé ces bagues. Car le jeux n'est pas dans la tête d’attelage mais bien entre le piston et le cylindre du timon (un jeux d'environ 3 a 4 mm en bout de la tête). Ce jeu est suffisamment important pour se faire entendre dans la voiture lors du basculement de la Careyvan sur un dos d'âne ou sur une route très irrégulière. Même a la main la tête et le piston bouge verticalement et latéralement. Le piston en revanche n'est pas grippé puisqu'il rentre et sort lors des freinages. Alors voilà je 'suppute' (non!non! Je ne transpire pas avec avec une compagne rémunérée ) que ce soit les bagues n°3 sur la vue éclatée du timon ci dessous .
Et donc la question véritable est : Quelqu'un s'est t'il déjà lancé dans cette aventure de changement des bagues?
PS je ne suis pas "no vis" en mécanique


[LANDERIBA]

Il me semble bien que le sujet déjà été traité ici !!
En cherchant "bague timon" j'ai trouvé cela, entr'autre :
viewtopic.php?f=21&t=10012&p=187674&hil ... on#p187674

JP

[rey]

J'ai mal cherché merci Jean Pierre, de plus j'ai vu ce post mais pas les photos et comme le sujet était l'amortisseur de frein je n'ai que survolé. Ça m'éclaircir sur le bouzin, plus qu'à chercher les bagues ou à les faire faire. Je reviendrai le cas échéant lors de la réfection .
Je me souviens avoir vu tes jolis souliers arf!!

[rey]

Je viens de trouver les bagues plastique visiblement
[https://remorques-discount.com/accessoi ... 05379.html].

[Eribalin]

Lors d'une rencontre au salon de Douai, sur le stand Eriba, j'ai vu que certaine carabanes neuves avaient du jeu dans la tête et que d'autres, pas.
Sur les stands des autres marques, c'est pareil ! !
Je ne suis pas allé plus loin dans ma réflexion mais quelques Eribistes ont pu aussi le constater.

[rey]

Lors d'une rencontre au salon de Douai, sur le stand Eriba, j'ai vu que certaine carabanes neuves avaient du jeu dans la tête et que d'autres, pas.
Sur les stands des autres marques, c'est pareil ! !
Je ne suis pas allé plus loin dans ma réflexion mais quelques Eribistes ont pu aussi le constater.

Mais alors où est passé le sérieux teuton? Al Ko est bien germanique ? Ils ne font plus dans "l'art timon"?

[Chambord45]

Lors d'une rencontre au salon de Douai, sur le stand Eriba, j'ai vu que certaine carabanes neuves avaient du jeu dans la tête et que d'autres, pas.
Sur les stands des autres marques, c'est pareil ! !
Je ne suis pas allé plus loin dans ma réflexion mais quelques Eribistes ont pu aussi le constater.

Mais alors où est passé le sérieux teuton? Al Ko est bien germanique ? Ils ne font plus dans "l'art timon"?

Peut-être plus dans "l'art souille".
A+
Claude

[rey]

Alors , timon demonté et l'explication du pourquoi y a du jeu est simple : on dirait que les bagues ont été changées mais pas par celles qui auraient dû être montées.
Sur la photo du dessous on vois clairement que les bagues ont été passées a la rappe a bois ou limées, sacre bleu j'en profite pour changer l'amortisseur de flêche , 63 € sur "la bay".

[kalou]

Effectivement drôle de bricolage, bon remontage

[LANDERIBA]

Un spécialiste de l'ajustement au micron, certainement !!!

JP

[Les Comtois]

JP, t'as dit Omicron.... Je connais

[rey]

JP, t'as dit Omicron.... Je connais

Ça touche tout le monde , y paraît

En attendant la réception des bagues et de l'amortisseur , toutes les pièces sont decapées et repeintes .
Le coffre a bouteille de gaz est démonté pour nettoyage et refixation avec joint entre le coffre et la partie avant de la Careyvan.
Refabrication d'un plateau en CP marine pour supporter la bouteille de gaz afin de remplacer l'ancien qui ressemblait à une trompe de la mort vieille de 40 ans de par sa couleur et sa structure molle en décomposition .

Travaux en cours donc .

[rey]

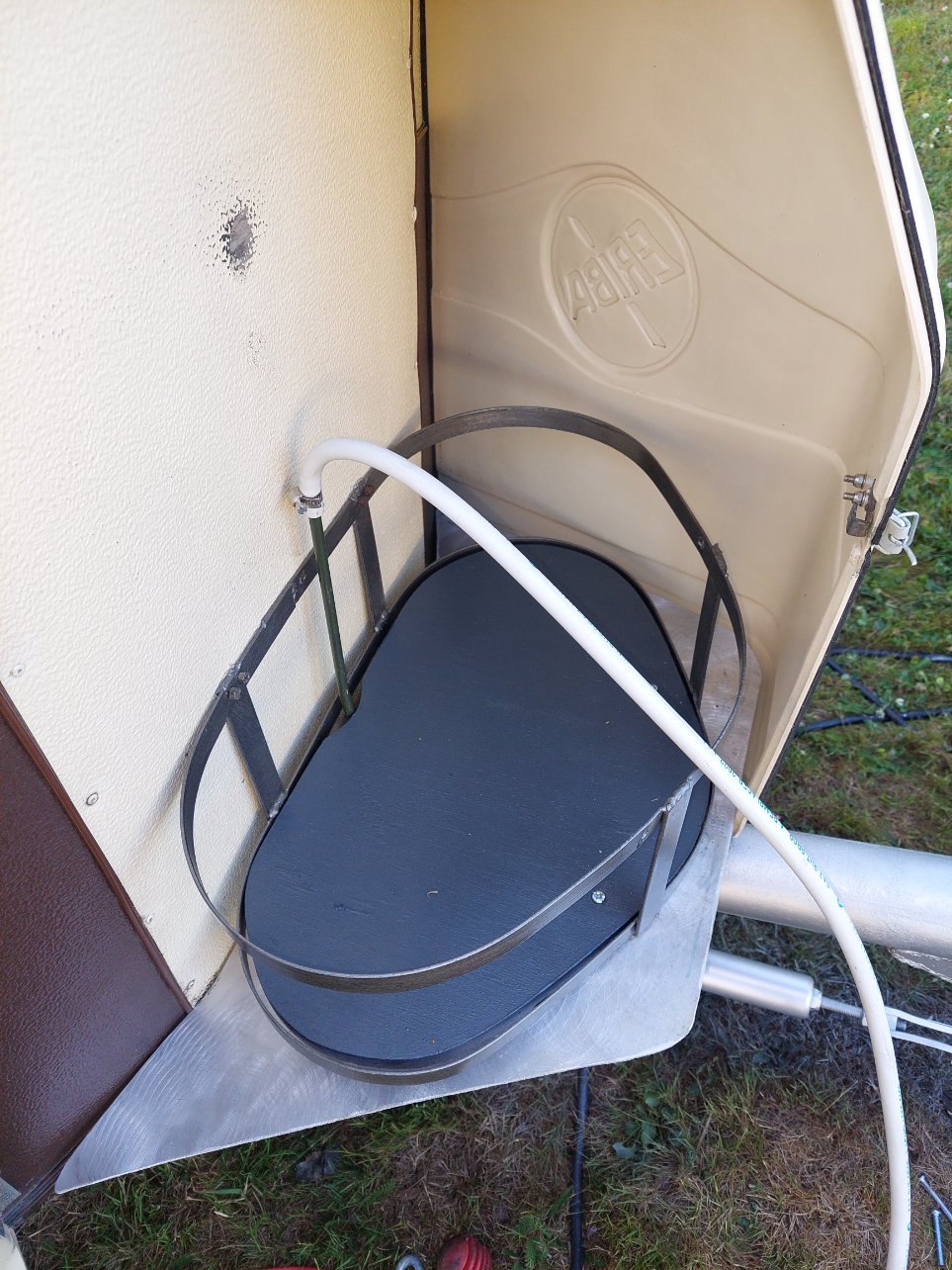

Petite image de la modif: du coup a l'avant avec une plaque d'alu de 3mm ca forme un vrai coffre pour y mettre encore plus de choses
