Frigo sur gaz+vent=extinction

[rey]

Hello à tous ,
Petit souci ce weekend dans le Nord Cotentin.
Après avoir rendu étanche la partie arrière du frigo afin que la chaleur ne se répande plus sous l’évier, dans le tiroir etc etc...
J'ai posé une plaque d’alu entre le dessus du frigo et le haut de la grille .
Cette plaque est recouverte de laine de roche .
Du coup il n'y a plus d'émanation de chaleur dans l'habitation.
Mais ce faisant , ce weekend nous étions dos au vent (un vent bien établi, je dirais 40 a 50 km/h)
J'ai eu pas mal de difficultés à allumer le frigo et la flamme (pourtant nous étions très proche de Flamanville enfin plus proche de la plage que de la ville ) celle ci s'éteignait des que le vent soufflait.
Le vent arrivait à s’infiltrer sous le frigo pour rentrer dans l'Eriba avec une petite odeur de gaz brulé.
Le lendemain plus de vent et tout fonctionne .

Alors j'ai réfléchi pendant le weekend , et je me suis dis que peut être que mon système est trop étanche, et que le vent arrive a s'infiltrer par la sortie gaz brulés et de ce fait arrive à souffler la flamme.
En consultant le poste sur les ventilos pour frigo j'ai vu cette photo

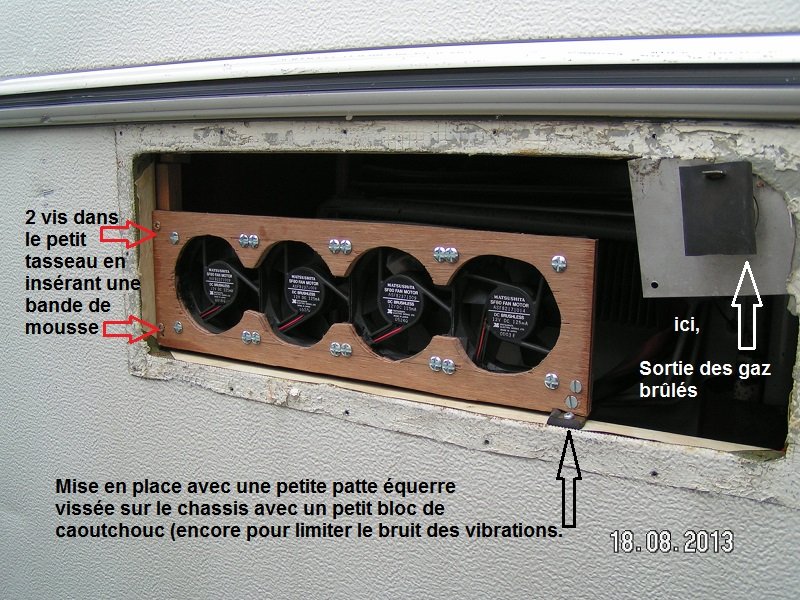

Plaque noir ou clapet?


Il y a sur la sortie une petite plaque noire. Est ce d'origine afin d'empêcher une inversion du flux d'air? Sur la Careyvan je n'ai pas cette plaque, juste la coiffe en alu comme sur cette photo.

Grille et coiffe


Désolé mais je n'ai pas édité les photos et le texte dans les photos ne correspond pas, évidement. Aussi si le texte présente des fotte dorsto gaffe s'il y en a, je ne suis nullement responsable, et il faudra s'en prendre à l'auteur des dites fautes haut qui se reconnaîtra et devra se dénoncer )

[lucien79]

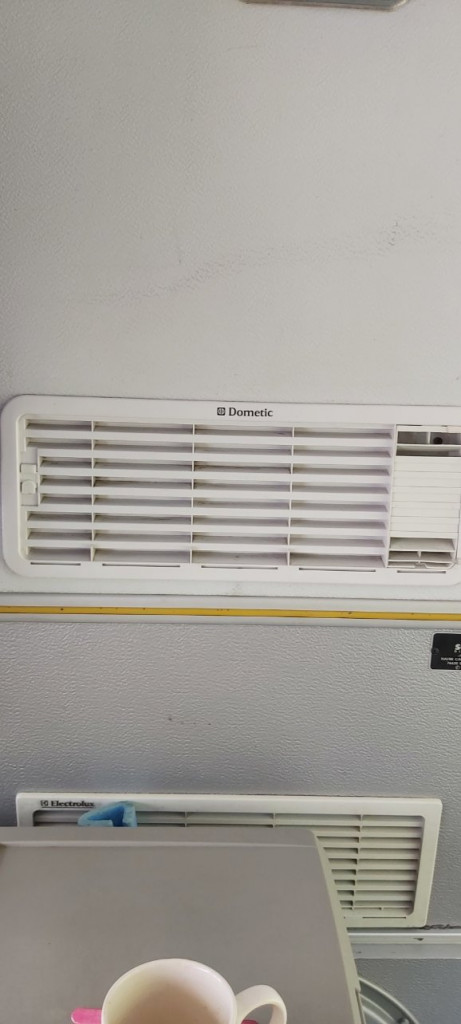

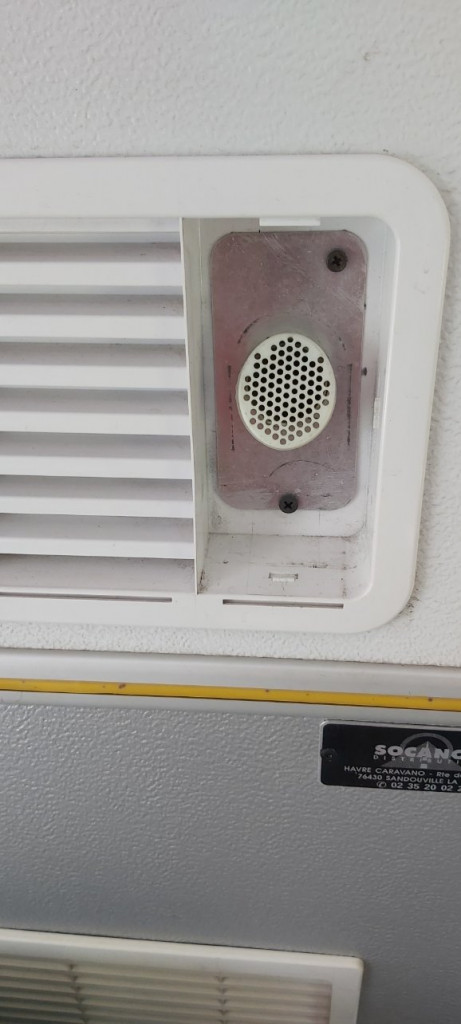

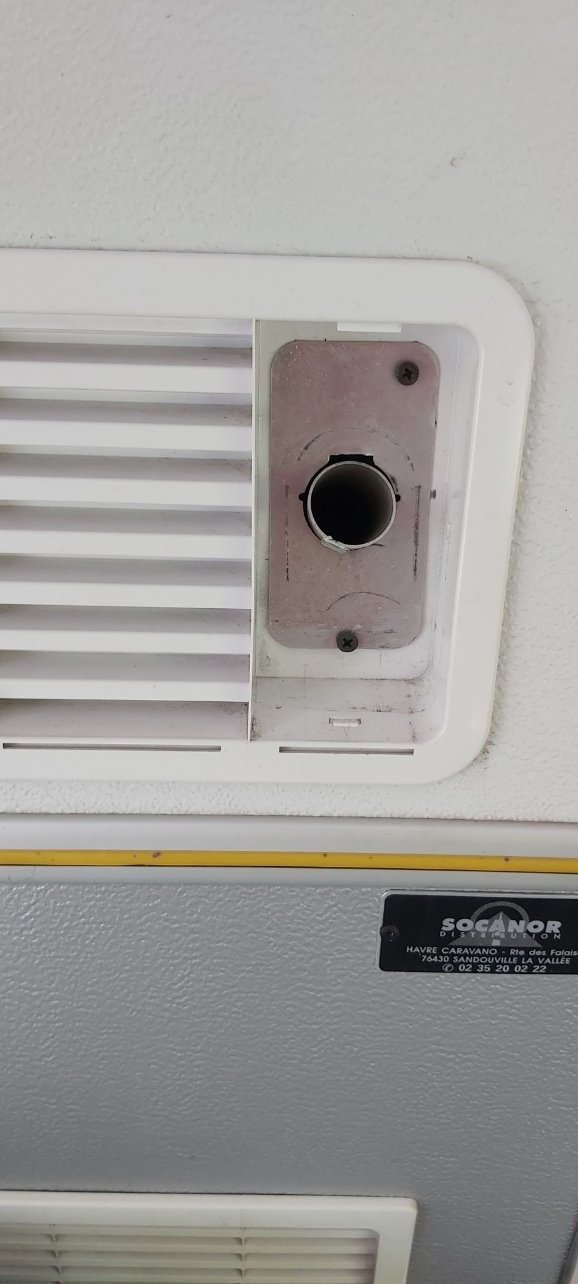

Les plus modernes ont une autre configuration de grille extérieure

Sinon tu orientes ta caravane en fonction du vent .

Ou tu.proteges ta grille sous un auvent .

Moi jamais utiliser gaz pour éviter ce genre de soucis

Jfl

[Les Comtois]

Sur les anciennes, le clapet caoutchouc était d'origine évitant ainsi l'entrée d'air par la sortie des gaz brûlés.

[LANDERIBA]

Je doute que ce soit par le haut de la cheminée que le vent vienne éteindre la flamme !!
As tu un déflecteur en alu autour du bruleur pour protéger ce dernier des courants d'air ???

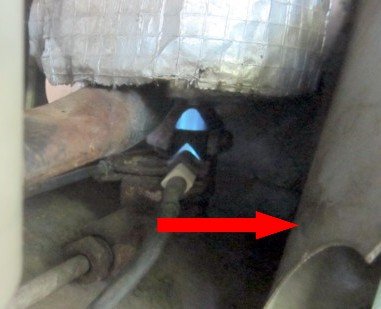

Vue du brûleur, la petite tôle alu en 1er plan est tordue, pour mieux voir la flamme, (pour la ), elle protège la flamme du bruleur.


Perso je n'ai jamais eu d'extinction avec le vent.

JP

[rey]

Merci de vouloir entretenir ma flamme
Donc sur les modernes la grille a été modifiée,merci Lucien pour tes photos .
De ce que je vois suite à la photo des comtois , il y a bien un petit clapet .sur la mienne le tube n'était pas d'origine
Jean Pierre ta flamme est plus virulente que la mienne je me demande aussi si la pression du gaz est suffisante j'ai supprimé le second détendeur sous le tiroir , je crois que ce dernier délivrait 36 ou 38 mbars alors que notre bouteille clergaz et son détendeur sécurisé ne délivre que 28mbars .
Le déflecteur est bien à sa place je vais investiguer et redemonter tout ça pour voir ce qui ne va pas .

Il est vrai comme tu le souligne que le vent ne dois pas éteindre la flamme .
Dans le temps j'avais une La bohème de 78 et même sous le vent le frigo ne se coupait pas .

[LANDERIBA]

Voir :
https://forumeribatouring.com/viewtopic ... 66#p146066

Il m'est arrivé que des bébêtes aient fait leur nid dans le bruleur !!!
Sans compter la rouille ...
Ni l'huile durcie qui obstrue le gicleur, dans le raccord entre bruleur et tuyau d'arrivée, à nettoyer avec solvant et coton tige.....et éviter les gants de boxe vu la taille de la chose !!!!!!
Au boulot.

JP

[rey]

Je reviens sur ce post .
J'ai redémonté tout, évier, gaz , frigo.
Bien vérifié le gicleur, remis en route le frigo avec le détenteur 27mBar. La flamme est bien vaillante, environ 4 a 5 cm de hauteur.
J'ai remis des moustiquaires sur la bouche d'arrivée d'air au sol et aussi sur la sortie haute.
Remonté un carré taillé dans une chambre à air en guise de clapet sur la sortie gaz brûlés avec un léger interstice.
J'ai monté 2 ventilos de PC en regard direct avec les ailettes de l'échangeur dans le sens de convection avec un inter 3 positions arrêt/vitesse 1 /vitesse 2 selon le jour où la nuit afin de modérer le bruit des ventilos .
Monté une tôle d'alu vissée sur le haut arrière du frigo et le haut de la grille de sortie , recouvert le tout de 3cm de laine de roche en panneau, ainsi la chaleur ne se reprendra plus sous l'évier.
Ne restera plus qu'à voir lorsque le vent nous portera si la flamme perdure.
J'ai même pas fait une photo du montage

[JeanYvon]

Bonjour,
de quelle couleur est la flamme? si jaune : mauvaise combustion, ça serait presque normal qu'elle s'éteigne. Si bleue : C'est parfait.

[rey]

Bonjour,
de quelle couleur est la flamme? si jaune : mauvaise combustion, ça serait presque normal qu'elle s'éteigne. Si bleue : C'est parfait.

Hello Jean-Yvon.
La flamme est comme celle de la chaleur Devil , bleue

[Les Comtois]

Quand il y a des gaz, y a des vents et si non brûlés.... Cela sent. Si cela ne sent pas c'est que cela fonctionne Confucius

[rey]

Quand il y a des gaz, y a des vents et si non brûlés.... Cela sent. Si cela ne sent pas c'est que cela fonctionne Confucius

C'est a l'inverse du microbiote

[LANDERIBA]

Je reviens sur ce post .

Remonté un carré taillé dans une chambre à air en guise de clapet sur la sortie gaz brûlés avec un léger interstice.

C'est quoi ça ??
J'ai sorti plusieurs fois mon frigo et je ne me souviens pas d'avoir vu quoique ce soit dans le conduit ni dans la partie extérieure de protection avec grille, qui lors du fonctionnement au gaz est bien chaude. As tu bien reconnecté le coude sur la partie verticale ???
Donc je crains que ton bout de chambre à air n'apprécie que moyennement la chaleur sans parler d'un risque plus important...

JP

[rey]

C'est quoi ça ??
J'ai sorti plusieurs fois mon frigo et je ne me souviens pas d'avoir vu quoique ce soit dans le conduit ni dans la partie extérieure de protection avec grille, qui lors du fonctionnement au gaz est bien chaude. As tu bien reconnecté le coude sur la partie verticale ???
Donc je crains que ton bout de chambre à air n'apprécie que moyennement la chaleur sans parler d'un risque plus important...

JP

J'ai repiqué l'idée sur la photo suivante

Clapet


Il semble que le clapet soit métallique . J'ai testé mon bout de chambre à la lampe à souder, ça carbonise mais ne s'enflamme pas. Oui le T est bien emboité , mais je referai un test frigo en place afin de contrôler ce bout de chambre , au pire je récupérerais un morceau de supranite au boulot pour remplacer ce morceau de chambre.
Ta vigilance est bienvenue JP

[JeanYvon]

Hello!
Et si tout simplement, le vent bloquait le clapet et que les gaz brûlés éteignaient la flamme ?
Parce que comme JP je n'ai pas de clapet sur la sortie de gaz brûlé.
