Bonjour

Je suis désespérément à la recherche d'un schéma côté d'une pièce d'adaptation pour pouvoir installer un mover (déplace caravane) sur ma Triton.
Bien sur ces pièces existent dans le commerce mais ils demandent un prix de fou pour deux bouts de ferraille (199€).
Je sais qu'il y a pas mal de très bons bricoleurs sur le forum et certains autres ont déjà un mover installé sur leur
N'ayant qu'un budget réduit pour installer un mover, je fais appel à vous pour m'aider à trouver cette pièce ou du moins le schéma pour en faire sois même.

Merci d'avance,

Fernand

Ça devrait ressembler à ceci:

Personne n'a un tuyau pour moi ?

bonjour.

bah non ...désolé

Bonsoir je suis aussi preneur, est-il possible d'avoir d'avantages d'indications Quand à;

> pièce en L, hauteur? largeur à la base? longueur? épaisseur du profilé ?

> je conçois que sa position par rapport au pneu est déterminé au type de MOOVER, non ?

Cléopâtre au travail!, bon d'accord, demain un rapport détaillé dans mon bureau!

Merci

BINBIN.

eribabinbin a écrit :Bonsoir je suis aussi preneur, est-il possible d'avoir d'avantages d'indications Quand à;

> pièce en L, hauteur? largeur à la base? longueur? épaisseur du profilé ?

> je conçois que sa position par rapport au pneu est déterminé au type de MOOVER, non ?

Cléopâtre au travail!, bon d'accord, demain un rapport détaillé dans mon bureau!

Merci

BINBIN.

C'est exactement ca que j'aimerais savoir " pièce en L, hauteur? largeur à la base? longueur? épaisseur du profilé ?" mais cela reste un grand mystère

NICT00 a écrit :

eribabinbin a écrit :Bonsoir je suis aussi preneur, est-il possible d'avoir d'avantages d'indications Quand à;

> pièce en L, hauteur? largeur à la base? longueur? épaisseur du profilé ?

> je conçois que sa position par rapport au pneu est déterminé au type de MOOVER, non ?

Cléopâtre au travail!, bon d'accord, demain un rapport détaillé dans mon bureau!

Merci

BINBIN.

C'est exactement ca que j'aimerais savoir " pièce en L, hauteur? largeur à la base? longueur? épaisseur du profilé ?" mais cela reste un grand mystère

, Cléopatre, vous ne m'avez pas encore rendu votre devoir!!, je ne vous reconnaissois pas?

Allo FRANCINE?

BINBIN.

eribabinbin a écrit :

NICT00 a écrit :

eribabinbin a écrit :Bonsoir je suis aussi preneur, est-il possible d'avoir d'avantages d'indications Quand à;

> pièce en L, hauteur? largeur à la base? longueur? épaisseur du profilé ?

> je conçois que sa position par rapport au pneu est déterminé au type de MOOVER, non ?

Cléopâtre au travail!, bon d'accord, demain un rapport détaillé dans mon bureau!

Merci

BINBIN.

C'est exactement ca que j'aimerais savoir " pièce en L, hauteur? largeur à la base? longueur? épaisseur du profilé ?" mais cela reste un grand mystère

, Cléopatre, vous ne m'avez pas encore rendu votre devoir!!, je ne vous reconnaissois pas?

Allo FRANCINE?

BINBIN.

meme que la a 19h05 elle est sur le site !!!!!

Hein ...??? Euhhhhhh ......????? Quoi .....???? Caisse ....???
Mille excuses j'avais zappé le sujet

Bon ,comme c'est vous je vous fait une
Je prends ma torche ( NB il est 19h et des .....) et je " vas " mesurer tout ça !!!!!
Bougez pas ,je reviens !!!!!

Bon ,ben ,les copains ,c'est pô du tout ce que vous imaginiez !!
Moi non plus d'ailleurs
Je découvre !
Le plus simple a été de prendre des clichés
Je charge ( moâ j'ai mon cable ça c'est pour Binbin ) ,je réduis ,et j'envoie
5 mn SVP .......

cleopatre a écrit :Bon ,ben ,les copains ,c'est pô du tout ce que vous imaginiez !!
Moi non plus d'ailleurs
Je découvre !
Le plus simple a été de prendre des clichés
Je charge ( moâ j'ai mon cable ça c'est pour Binbin ) ,je réduis ,et j'envoie
5 mn SVP .......

il est déja 19h53 et toujours pas de photos !!!! tu traine tu traine !!!

Me revoilou
Je vous mets z'en vrac :

J'ai point tout mis les photos ; je ne sais pas si j'ai flashé ce qu'il fallait pour éclairer le coeur du sujet ......
"Disez" moi si je dois zoomer un endroit particulier ......
Mais ,demain ,hein ???? Becôse là, j'ai faim !!!!!!!
Bon appétit les petits

Merci 1000 x Francine, mais j'avoue ne rien y comprendre, il faudrait que j'aille sous ta pour juger par moi-même
Et toi Binbin tu as compris comment est fixé le mover ?

bonsoir

la documentation de reich pour differents profils avec les cotes
trouveras tu ton bonheur

christian

LA SUITE

CHRISTIAN

re bonsoir

dans le cas des photos concernant la pose sur l'eriba de Cleopatre
les moteurs sont en dessous il est préférable qu'ils soient positionnés
au dessus car trop exposés aux chocs

Christian

NICT00 a écrit :Merci 1000 x Francine, mais j'avoue ne rien y comprendre, il faudrait que j'aille sous ta pour juger par moi-même
Et toi Binbin tu as compris comment est fixé le mover ?

Slt Fernand, oui! je crois, en fait son support est différent ce sont deux U filetés. A la base ils soutiennent la barre transversale des movers, avec l'aide d'un L couché (dessous) le longeron de la cara et d'une autre plaque "plat" venant s'emboiter dans la feuillure du longeron le tout maintenu par deux U filetés et serrés par des écrous avec un carré de compensation. Photo, 2/3.

De plus on remarque une pièce en u couchée ( écrou+ contre écrou très visible photo 3 à droite du support) qui sert à éviter le recul de l'ensemble de son support, ( mise en contact sur la roue= force opposée).

L'ensemble est judicieux car je pense qu'il est sans soudure.

Si je me trompe, les réponses vont suivre, elles sont les bienvenues.

Voiloù, BINBIN.

christian a écrit :re bonsoir

dans le cas des photos concernant la pose sur l'eriba de Cleopatre
les moteurs sont en dessous il est préférable qu'ils soient positionnés
au dessus car trop exposés aux chocs

Christian

Plus qu'un discours, un dessin, merci Christian c'est super.

Autre Question est-il possible de mettre les movers devant les roues ( rapport des masses avant AR sur une 530 F-Y), en principe il manque quelques cm, mais bon on peut déplacer le marche-pied sur la droite. Il est fixé sur un rail longitudinal à la cara.

Merci encore, BINBIN.

aucuns problemes uniquement electrique modification du cablage comme le schema
la pose sur ma troll a été réalisee par mes soins

christian

sur ma triton de 2004 c est le model 2271035
j ai monté les moters en haut ...mais j ai du bricoller ..sinon ca passe pas (rajout d un carré entre le chassi et les ataches 2271035) ce qui place les moveurs plus bas sur la roue et produit une perte d haderance ..mais ca marche

Ton idée ,Fernand , de les mettre DEVANT les roues, me semble judicieuse ,car derrière ,ils posent problème quand on veut mettre un cric pour démonter une roue

Mais je ne sais pas du tout comment c'était avant l'installation du mover.....

Ce sont les Cara.....Nor.......qui m'ont tout fait ,avant que je prenne possession de Tollinette

cleopatre a écrit :Ton idée ,Fernand , de les mettre DEVANT les roues, me semble judicieuse ,car derrière ,ils posent problème quand on veut mettre un cric pour démonter une roue

Mais je ne sais pas du tout comment c'était avant l'installation du mover.....

Ce sont les Cara.....Nor.......qui m'ont tout fait ,avant que je prenne possession de Tollinette

C'est binbin ?, la question pour mettre devant!, mais dans un autre temps on me surnommait aussi fernand et pour cause?

au fait, MERCIIIIII Cléo pour tes photos et merci à Christian pour ses schémas !!

BINBIN.

Bonjour

Photos du montage moteur au dessus sur troll 530 gt 2001

christian

NICT00 a écrit :Merci 1000 x Francine, mais j'avoue ne rien y comprendre, il faudrait que j'aille sous ta pour juger par moi-même
Et toi Binbin tu as compris comment est fixé le mover ?

http://www.forumeribatouring.com/viewto ... =31&t=2114

Merci à tous et particulièrement Cléopâtre qui est sortie par ce froid glacial et dans l'obscurité de la nuit faire des photos de son mover.

Je crois avoir toutes les cartes en main pour me lancer dans la "Mover adventure"

Amitiés,

Fernand

Faut pas exagérer Fernand , c'était pas la Transjurassienne !
Si d'autres "fotos" te sont utiles ,tu me dis , OK ?
Hors sujet : à Anet ,j'irai voir ton beau BBQ tout neuf !!

cleopatre a écrit :Faut pas exagérer Fernand , c'était pas la Transjurassienne !
Si d'autres "fotos" te sont utiles ,tu me dis , OK ?
Hors sujet : à Anet ,j'irai voir ton beau BBQ tout neuf !!

c'est pas le BBQ qui intéresse Francine!! hi hi, c'est ce qu'il y a derrière "les fagots"

BINBIN

eribabinbin a écrit :c'est pas le BBQ qui intéresse Francine!! hi hi, c'est ce qu'il y a derrière "les fagots"

BINBIN

Traître !!!

Bonjour,

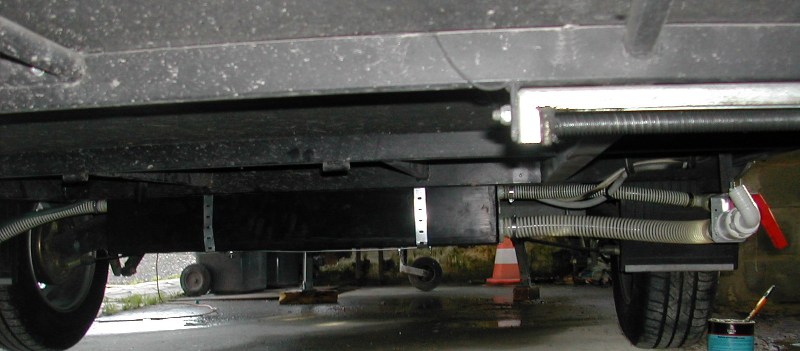

Ce montage m'intéresse, j'ai monté un réservoir d'eaux usées (90x30)entre les 2 roues de mon eriba 550, j'aimerais installer un mover mais avec toute les mécanique en arrière des 2 roues
pouvez vous me dire si c'est un reich , positionnement sur les roues électriquement ou non, quel adaptateur vous avez trouvé pour l'ériba et où, svp
