Changement d'amortisseur de timon sur triton jubilé 1998
Posté : jeu. 17 sept. 2015 18:22
par vieux.lion
Bonjour.Lors de notre 1 ere sortie la semaine dernière , claquement lors du freinage un peu appuyé et à l'accèlèration. Donc démontage. Réf sur timon 161R. Suis pas sur de la commande à passer, je compte sur vous. Merci.
J'ai vu çà ,peut-être que je suis dans le bon?
http://www.pieces-accessoires-remorques ... 161-s.html
Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : jeu. 17 sept. 2015 18:46
par forumeribatouring
Bonsoir Michel,
Tu retrouveras les divers plans et références , là :
http://forumeribatouring.com/viewtopic.php?f=32&t=195
Normalement tu as une plaque signalétique sur ton timon , une p'tite photo
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : jeu. 17 sept. 2015 20:04
par vieux.lion
petite photo des réf sur timon. Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : jeu. 17 sept. 2015 20:31
par Dams
J'ai pas souvenir qu'il faille tout demonter pour le remplacement surtout sur ces modèles récents
Essaye sur eBay j'avais trouvé celui de ma familia 120SR a un super prix
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : jeu. 17 sept. 2015 20:50
par vieux.lion
Petite précision :Courses (entraxes: 415 à 500mm) Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : jeu. 17 sept. 2015 20:54
par vieux.lion
Bonsoir. Le 120 SR a un bout filketé donc c'est pas çà..Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : ven. 18 sept. 2015 00:09
par forumeribatouring
Re,
Sur ta photo ce serait bien un
161 R
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : sam. 19 sept. 2015 19:43
par vieux.lion
Bonsoir. L'amortisseur n'est pas encore remonter .Il est commandé. Par contre j'ai fait un essai de remontage du frein à main : Galère!! Déjà je n'ai pas bien regardé comment il était monté
Quand j'ai enlevé le boulon central ,tout est venu d'un seul coup
Bon le problème n'est pas vraiment là : Pour mettre la patte dans la fente et le doigt en position ( sur l'arrière) le verin de frein à main est très dur à compresser. Quelqu'un a une astuce? Merci
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : sam. 19 sept. 2015 21:37
par eribabinbin
Bonsoir Michel
Pour compresser ton vérin? Un serre joint de menuisier pourrait faire l'affaire non ?
binbin
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : sam. 19 sept. 2015 22:02
par vieux.lion
Bonsoir binbin.pas sur que ça tienne ,le levier étant lisse,peu de prise. Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : sam. 19 sept. 2015 22:24
par eribabinbin
vieux.lion a écrit :Bonsoir binbin.pas sur que ça tienne ,le levier étant lisse,peu de prise. Cdlt
Mets de la craie aux points de serrage
Bonne nuit, binbin;
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : sam. 19 sept. 2015 22:53
par ferrals
bonsoir
moi sur une partie lisse je fais un point de soudure au serre-joint,comme cela il bouge plus et après un coup de meule et on y voit plus rien .
qu'en pense tu ( si la surface est galvanisée décape comme cela tu ne sera pas obligé de brulé le galva a la soudure donc moins de pénétration.
ce n'est que mon humble avis
bon courage
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : dim. 20 sept. 2015 05:53
par eribabinbin
Bjr Michel
Tu peux aussi caler et serrer ton serre-joint le long tu timon par une presse ou plusieurs presses
Bon dimanche, binbin.
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : dim. 20 sept. 2015 09:28
par LANDERIBA
La photo de ton levier vient de me faire découvrir qu'il y a un graisseur sur l'axe du levier de frein à main !!!!
- Levier de frein Eriba.JPG (96.91 Kio) Vu 28540 fois
A plouche
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : dim. 20 sept. 2015 09:48
par vieux.lion
Oui bien planqué
ce graisseur!!Pas beaucoup de monde doit lui mettre un coup de pompe!!!Et vous connaissez aussi, la nuit porte conseil alors : une sangle à cliquet fera peut-être bien l'affaire pour que le verin reste en position fermée... Pour le point de soudure ok mais suis pas équipé pour...Affaire à suivre...Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : dim. 20 sept. 2015 10:39
par lucien79
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : dim. 20 sept. 2015 11:51
par eribabinbin
vieux.lion a écrit :Oui bien planqué
ce graisseur!!Pas beaucoup de monde doit lui mettre un coup de pompe!!!Et vous connaissez aussi, la nuit porte conseil alors : une sangle à cliquet fera peut-être bien l'affaire pour que le verin reste en position fermée... Pour le point de soudure ok mais suis pas équipé pour...Affaire à suivre...Cdlt
Damiens nous avait aussi fait part de l'existence de ce graisseur sur les FEY
binbin
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : dim. 20 sept. 2015 18:42
par LANDERIBA
Ben, NON !!!
J'a pas emmené la pompe à graisse, j'ai pas mal de bordel à bord, dont un pot de graisse, mais pas la pompe, par contre j'ai la seringue pour mettre de l'huile dans les boites de vitesses et bien d'autres choses....
Pour ceux qui connaissent nous sommes actuellement au Parque de Campismo municipal de SERPA......chez les portugaiches.
A plouche
PS:
Il me semble qu'il en a eu au tout début !!!
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : dim. 20 sept. 2015 19:18
par Dams
Photos d'un montage ancien si ca peut t'aider
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : dim. 20 sept. 2015 19:37
par eribabinbin
pour info, je viens de vérifier, sur ma remorque Lider 1300kg châssis Alko il y a aussi un graisseur sous le frein à main.....qu'on se le dise!!
binbin
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : dim. 20 sept. 2015 23:05
par orchis
eribabinbin a écrit :Bonsoir Michel
Pour compresser ton vérin? Un serre joint de menuisier pourrait faire l'affaire non ?
binbin
Ba non binbin, tu as le piston qui est trop court, celui du serre-joint bien sur
.
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : lun. 21 sept. 2015 07:53
par eribabinbin
orchis a écrit :eribabinbin a écrit :Bonsoir Michel
Pour compresser ton vérin? Un serre joint de menuisier pourrait faire l'affaire non ?
binbin
Ba non binbin, tu as le piston qui est trop court, celui du serre-joint bien sur
.
Tu en mets deux tête bêche
, tu doubles la longueur, ha si on pouvait en faire autant, pas le tête bêche on sait faire..
Ou se prendre à plusieurs fois avec deux ou trois serre-joints;
Autre solution si emplacements disponible, caler à l'AR les roues de la caravane (puisque le frein est désactivé) se servir de la tractrice et de son attelage pour pousser le timon (bélier), juste régler la hauteur du timon à la hauteur de le platine....
binbin
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : lun. 21 sept. 2015 08:00
par Dams
Un truc que je comprends pas , pourquoi avoir sortit le palier ?
Normalement c'est uniquement l'amortisseur qui sort du corps ?
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : lun. 21 sept. 2015 08:56
par vieux.lion
Bonjour .Comme on voit sur la 3 eme photo ,l'attache amortisseur en forme de T est plus grande que le diamètre de l'alèsage.Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : lun. 21 sept. 2015 09:01
par Dams
Exact Michel
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : lun. 21 sept. 2015 18:14
par vieux.lion
Amortisseur reçu cet a-p, c'est le bon
: Alko 161R Nr 370556. Remontage demain. Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : lun. 21 sept. 2015 20:03
par Dams
Super tu as commandé via ebay.de ?
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : mar. 22 sept. 2015 13:14
par vieux.lion
Bonjour.Suite et fin:ouf!!
Amortisseur commandé chez franssen: 96,29 euros port compris. Pour la compression du vérin fallait pas chercher compliqué!!
Mis en étaux ,abaisser le levier ,comme s'il était sur la caravane puis le maintenir fermé par un fil de fer...Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : mar. 22 sept. 2015 13:31
par Dams
Un travail de pro merci à toi Michel
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : mar. 22 sept. 2015 13:38
par annick
Un p'tit loupé dans le remontage .... et le coup de meule n'aurait pas été nécessaire.
Elève en progrès
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : mar. 22 sept. 2015 16:11
par Dams
Precise Annick si ca peut eviter aux prochains ce désagrément
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : mar. 22 sept. 2015 17:26
par vieux.lion
Comme on le voit sur la 1ere photo ,le galet viens à son maximun contre le palier. C'est parceque la vis était mal sérrée que j'ai su l'enlever avec une clef ( boule). Donc pour plus d'accès pour un serrage correct :meulage. Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : lun. 12 oct. 2015 18:20
par vieux.lion
Bonsoir.Je confirme après sortie de ce wk l'efficacité du nouvel amortisseur de timon. çà ne tape plus...Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : mar. 13 oct. 2015 23:47
par eribafamilyfrangin
bonsoir
très heureux de constater que notre caravane pardon notre ériba est entre de bonnes mains.
PS.j'ai encore à disposition une housse de coussin de l'ancien coussin arrière de l'ancienne dînette
elle est à toi
a+
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : mer. 14 oct. 2015 11:06
par Dams
La passation est parfaite merci à vous deux
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : mer. 3 avr. 2019 22:34
par grego77
Salut, je déterre un peu ce vieux post car je vais devoir y passer. Par contre quid d’un modele 131R 161 R et du 161R ADF? is ne serait-ce pas un 161R ADF? De plus est t on obligé de démonter le Ffrein à main?
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : jeu. 4 avr. 2019 08:35
par LANDERIBA
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : jeu. 4 avr. 2019 09:08
par grego77
Effectivement on peut repartir sur mon post, mais je voudrais aussi le témoignage de vieux lion, d'où mon message sur ce post
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : jeu. 4 avr. 2019 09:29
par vieux.lion
Désolé Grégory , même après recherche je n'ai pas retrouvé les réfèrences . Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : jeu. 4 avr. 2019 09:38
par vieux.lion
Voir chez Franssen , ils ne sont pas avare de conseils .Cdlt
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : jeu. 4 avr. 2019 10:55
par grego77
OK, je vais voir, j'ai eu un retour de VDL à cernais, 87€ et d'après eux pas besoin de démonter le frein à main...
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : sam. 15 avr. 2023 19:43
par grego77
Bon,
J'ai enfin changé mon vérin, avec votre aide.
Sauf qu'en fait celui ci n'était peut être pas si défectueux que ça, car ce qui tape c'est le fut coulissant sur l'ensemble coussinet en fonte.
Par contre vieux lion je ne le vois pas non plus sur ta photo ce fameux amortisseur caoutchouc.
Et quand j'ai démonté l'ensemble je n'ai rien vu non plus.
Je ne comprends pas comment elle peut avoir disparue!!
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : sam. 15 avr. 2023 19:55
par LANDERIBA
Si ça tape et que l’amortisseur est en bon état, c'est que les freins sont mal réglés, la course du timon ne suffit pas à tendre suffisamment les câbles et bute en premier sur le coussinet.
Commencer par la roue dentée derrière les flasques pour approcher au léchage les mâchoires et terminer par tendre la tringle de commande sans que ça influe sur le précédent réglage.
JP
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : sam. 15 avr. 2023 21:10
par grego77
Mon problème c'est que ca tape quand j'avance, pas quand je freine.
Même à la main, j'enfonce le timon, puis lorsque je retire dessus ca tape.
Voir la video:
https://youtu.be/thjR9zEsu-s
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : sam. 15 avr. 2023 21:13
par LANDERIBA
Dans ce cas l'amorto doit être bien malade !! Car c'est quand même difficile à manœuvrer à la main ...
JP
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : sam. 15 avr. 2023 21:26
par grego77
Il est neuf!!!!
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : sam. 15 avr. 2023 23:08
par LANDERIBA
Donc, manquerait la pièce 4 : "amortisseur en caoutchouc".
Exemple sur 120SR
- Timon 120SR.jpg (60.73 Kio) Vu 10459 fois

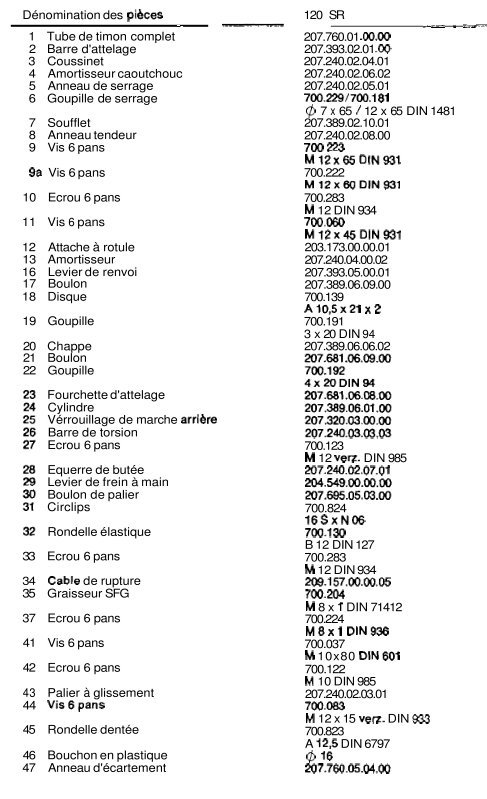

- timon 120SR bis, liste de pièces Forum.jpg (82.46 Kio) Vu 10459 fois
Dissous et désagrégé par la graisse et les chocs.
JP
Re: Changement d'amortisseur de timon sur triton jubilé 1998
Posté : dim. 16 avr. 2023 00:04
par grego77
Oui c'est bien ce que je me demande.
Mais apres recherche, plusieurs personnes ont eu le même problème, et ca venait des freins.
